ТПОЛ-10М проходные трансформаторы
Увеличить


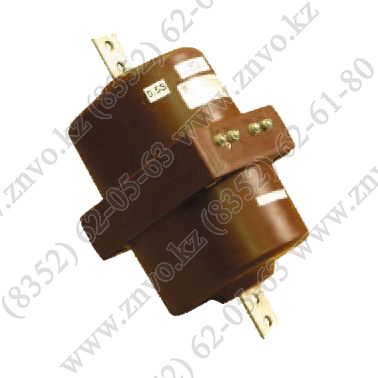

ТПОЛ-10М проходные трансформаторы

Скачать: Руководство по эксплуатации проходные трансформаторы ТПОЛ-10М (0,99 MB)

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для встраивания в распределительные устройства и токопроводы.
Трансформаторы изготовлены в климатическом исполнении "УХЛ" категории размещения 2 по ГОСТ 15150 для работы в следующих условиях:
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

Таблица 1. Основные технические характеристики трансформатора тока ТПОЛ-10М

Наименование параметра

Значение

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальный первичный ток, А

20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400;
600; 800; 1000; 1500; 2000, 2500, 3000

Номинальный вторичный ток, А

5 или 1

Номинальная частота переменного тока, Гц

50

Количество вторичных обмоток

2, 3 или 4

Номинальная вторичная нагрузка при коэффициенте мощности cos φ = 0,8, В×А
вторичной обмотки для измерений
вторичных обмоток для защиты


1-30 (10)*
1-30 (15)*

Класс точности:
вторичной обмотки для измерений,
вторичных обмоток для защиты


0,2; 0,2S; 0,5; 0,5S
5Р; 10Р

Номинальная предельная кратность вторичных обмоток для защиты, не менее, при номинальном первичном токе, А

20 - 400
600; 1000
800
1500
2000
2500
3000




10
16
20
23
19
14
14

Таблица 2.

Наименование параметра

Значение

Номинальная предельная кратность вторичной обмотки для защиты*, не менее, при номинальном первичном токе, А:

20 - 400
600; 1000
800
1500
2000
2500-3000

Количество вторичных обмоток

2; 3

4



10
16
20
23
19
14

10

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений**, не более:
в классах точности 0,5; 1 при номинальном первичном токе, А:

20; 40; 80; 200; 400
30; 50; 75; 100; 150; 300
600
800
1000
1500
2000

в классах точности 0,2S; 0,2; 0,5S






12
10
16
15
17
20
24

10

16
13
13
16
13
16
16

10

Кратность трехсекундного тока термической стойкости при номинальном первичном токе, А:

20; 40; 80; 200
30; 50;75
100; 150
300; 400
600 – 2000
2500
3000

50
46
56
42
33
60
50

Кратность тока электродинамической стойкости при номинальном первичном токе, А:

20; 30
40; 100; 150; 300; 400
50; 75; 80; 200
600; 800
1000
1500
2000
2500
3000

96
114
102
81,5
68,7
66,7
50
170
145

Примечания

1* Значение номинальной предельной кратности вторичной обмотки для защиты приведено при номинальной вторичной нагрузке 15 В∙А.

2** Значение номинального коэффициента безопасности приборов вторичной обмотки для измерений приведено при номинальной вторичной нагрузке 10 В∙А.

3Значения вторичных нагрузок, вторичного тока, предельной кратности вторичной обмотки для защиты, коэффициента безопасности приборов вторичной обмотки для измерений, классы точности, количество обмоток уточняются в заказе.

4Трансформаторы могут поставляться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.

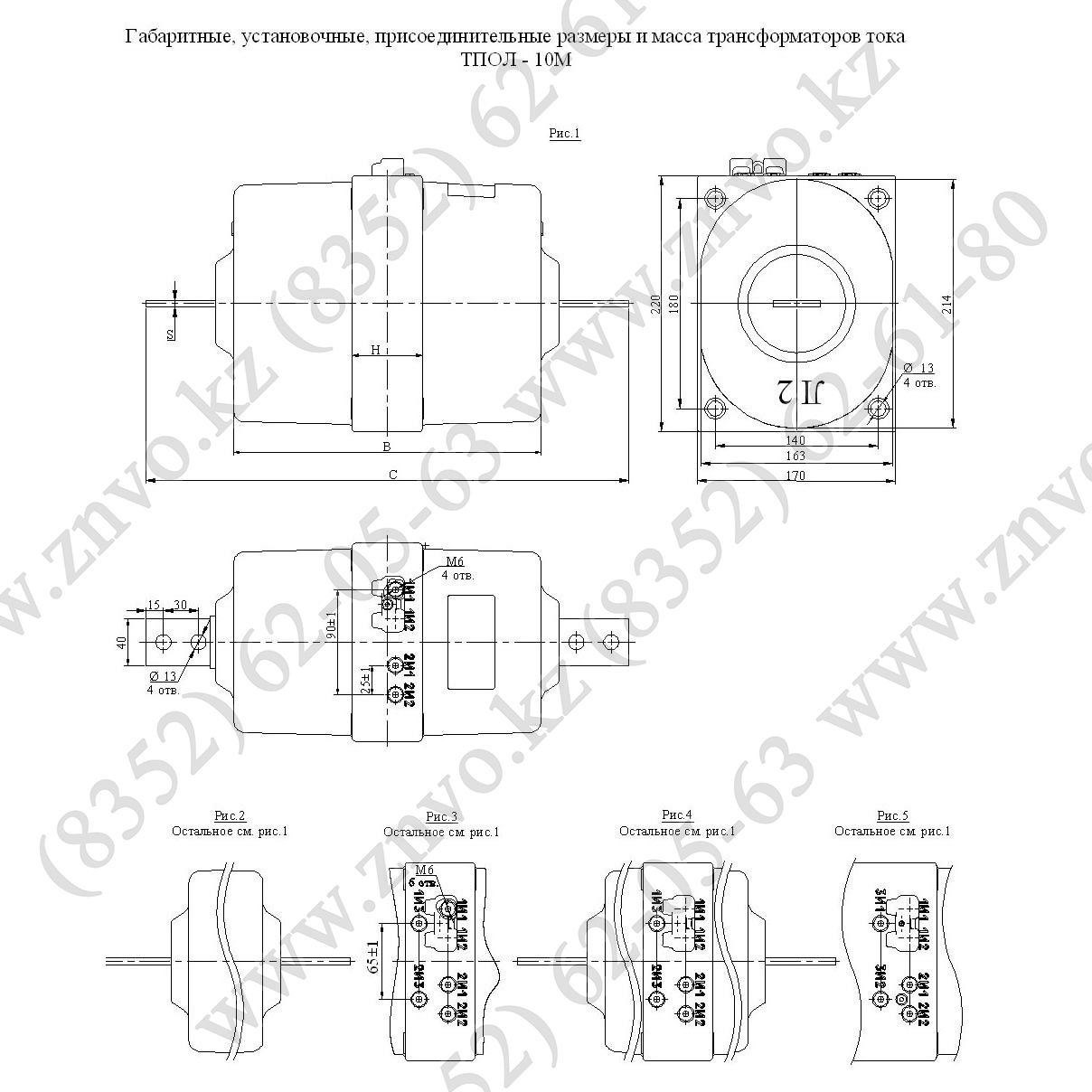

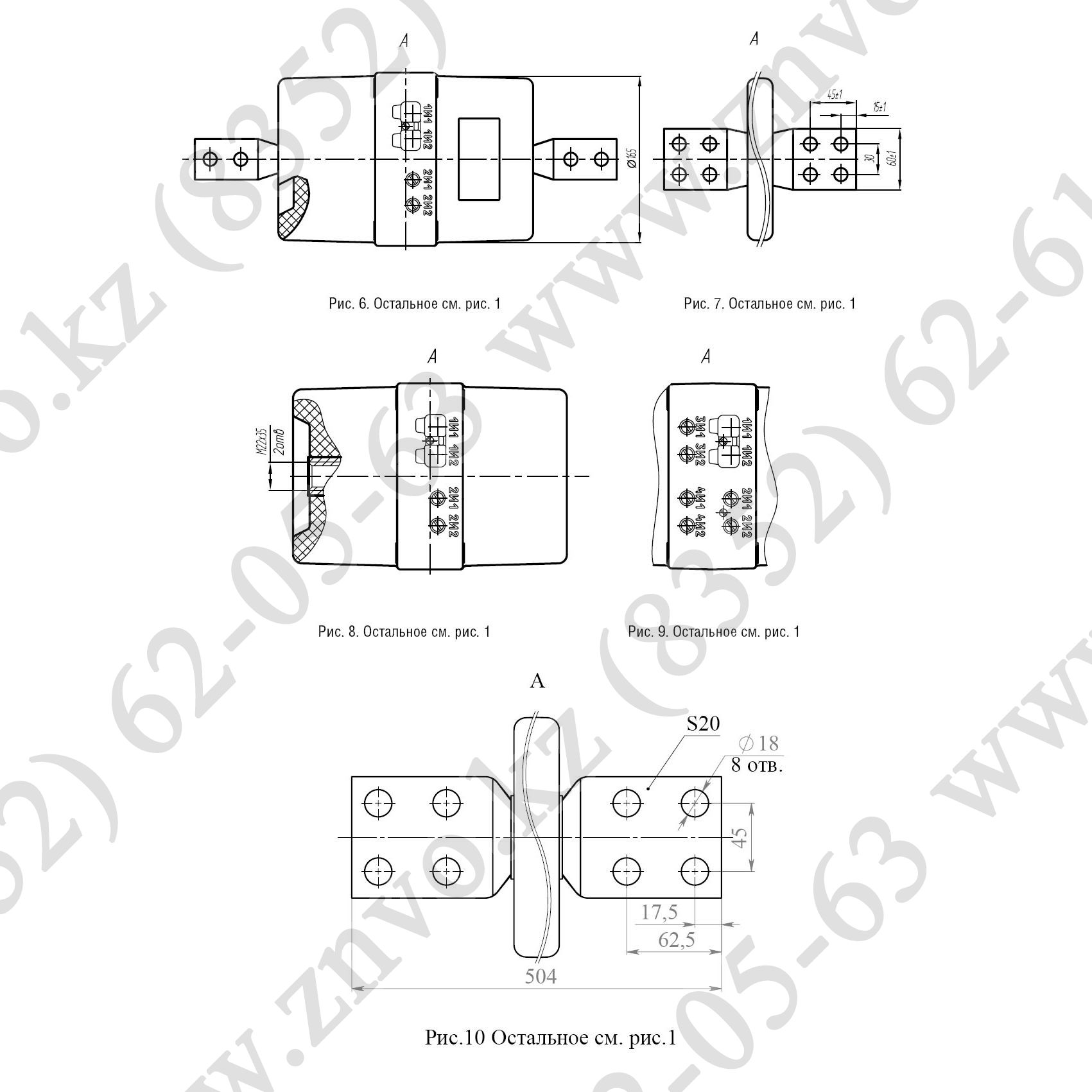

Таблица 3. Габаритные размеры и масса

Конструктивное исполнение

Количество обмоток

Размеры

Номинальный первичный ток, А

Масса, кг

Рис.

H

B

C

S

ТПОЛ-10М-2

2

60

264

414

6

20-200

17 макс

1

250

6,5

300-600

6

9,5

800

7

11,5

1000

18

1500-2000

ТПОЛ-10М-2В

-

-

2

ТПОЛ-10М-2П

3

ТПОЛ-10М-2ВП

4

ТПОЛ-10М-2Р

8

ТПОЛ-10М-2РП

8,3

ТПОЛ-10М-3(4)

3, 4

110

344

494

6

20-200

25 макс

5, 9

80

290

454

6,5

300-600

5, 6, 9

9,5

800

5, 7, 9

11,5

1000

18

1500-2000

504

20

2500-3000

10

ТПОЛ-10М-3(4)В

454

-

-

5, 2, 9

ТПОЛ-10М-3(4)Р

-

-

5, 8, 9
