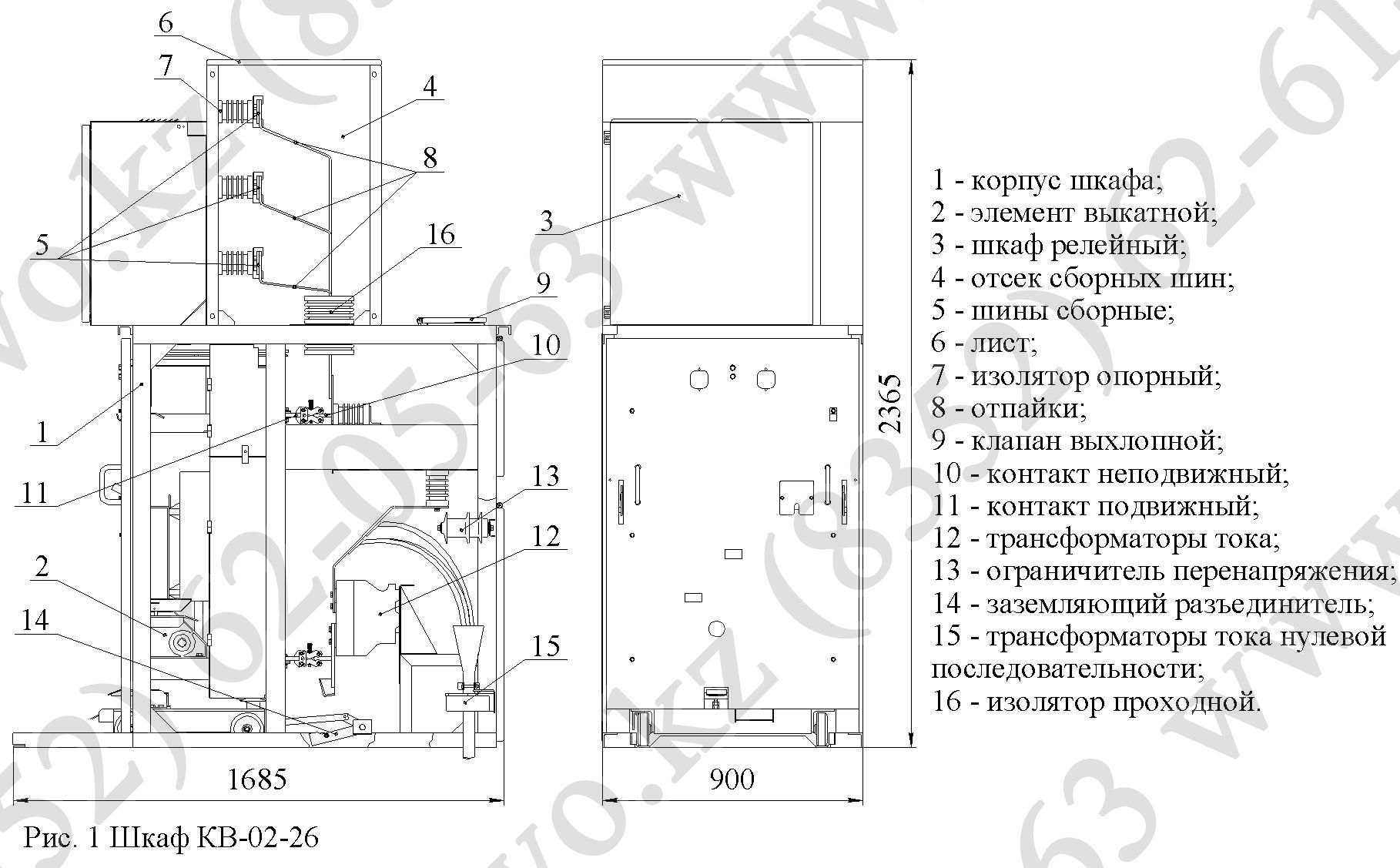

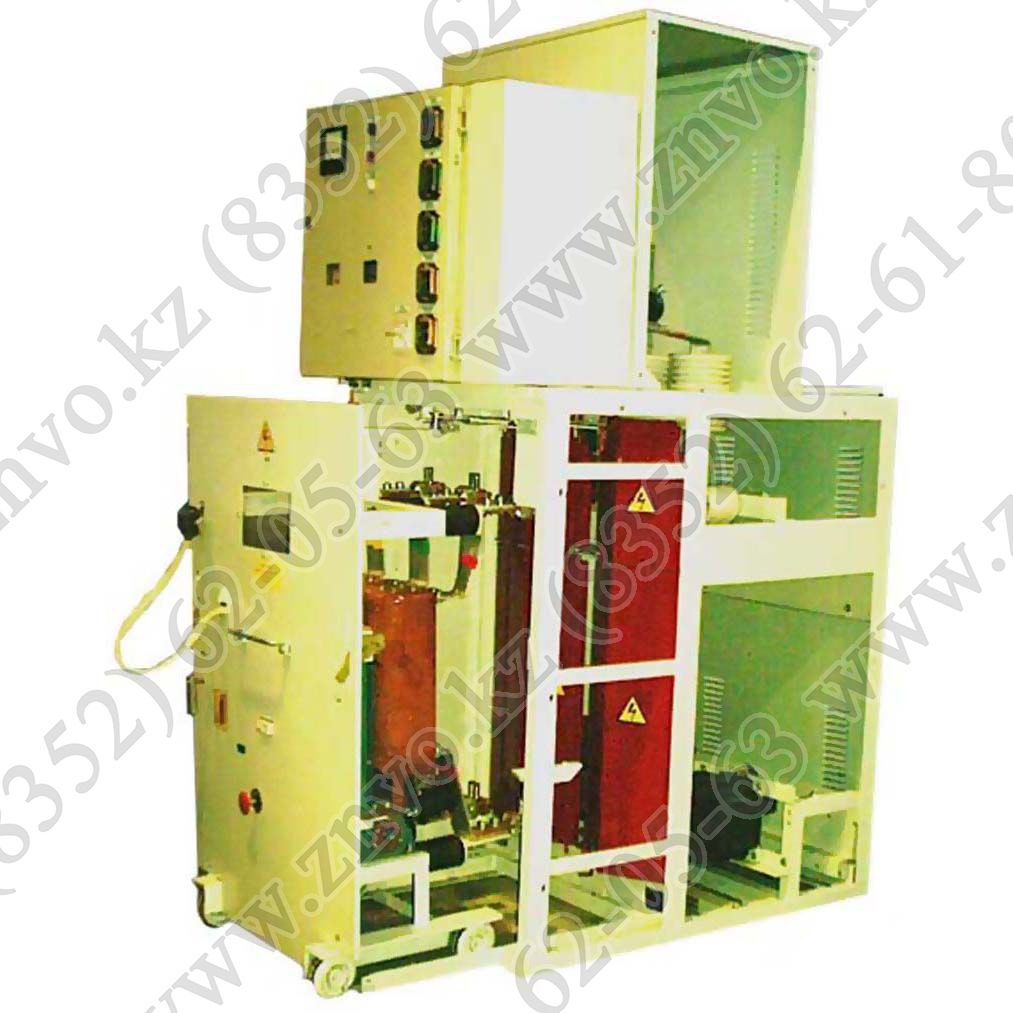

КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО
СЕРИИ КВ-02-26 (K-XII, K-XXVI, К-12, К-26) | | | Устройства комплектные распределительные КРУ КВ-02-26 (K-XII, K-XXVI, K-XXVII) предназначены для работы в электрических установках трёхфазного переменного тока частоты 50 Гц напряжением 6 и 10 кВ для систем с изолированной или заземленной через дугогасящий реактор нейтралью.
Схемы главных цепей комплектных распределительных устройств соответствуют схемам главных цепей по ТУ 3414-001-43229919-2002. |  | Основные параметры шкафов КВ (КРУ) | | | Наименование параметра | Значение | 1. Номинальное напряжение, кВ | 6; 10 | 2. Наибольшее рабочее напряжение, кВ | 7,2; 12 | 3. Номинальный ток главных цепей шкафов с вакуумным выключателем, А | 630; 1000; 1600; 2000; 3150 | 4. Номинальный ток сборных шин, А | 1000; 1600; 2000; 3150 | 5. Номинальные токи отключения выключателей, кА | 20; 31,5 | 6. Ток термической стойкости для промежутка времени 1с, кА | 34,5 54,5 | 7. Ток термической стойкости для промежутка времени 3с, кА | 20; 31,5 | 8. Номинальный ток электродинамической стойкости главных цепей шкафа, кА | 51; 81 | 9. Номинальная мощность трансформаторов СН, кВА | До 40 | 10. Величина тока холостого хода, отключаемая разъединяющими контактами выдвижных элементов, А | 0,4 (10кВ); 0,6 (6кВ) |
| | | | Шкафы серии КВ-02-26 (K-XII, K-XXVI, K-XXVII) включают в себя перечисленную ниже номенклатуру исполнения в зависимости от установленной в них аппаратуры главных цепей и токопроводов. | | | КВЭ | комплектный шкаф с выключателем со встроенным электромагнитным приводом ВМПЭ-10 или ВМП-10 с приводом ПЭ-11. | КВП | комплектный шкаф с масляным выключателем ВМПП-10 или ВМП-10 с приводом ППМ, ППО, ПП-67 | КВВ | комплектный шкаф с вакуумным выключателем BB/TEL-10; ВБЭС-10; ВБМ-10; ВВТЭ-М-10; ВБП-10; VD-4; LF; Эволис (Шнайдер Электрик); 3АН (Сименс); | КРВП | комплектный шкаф с разрядниками; | КРД | комплектный шкаф с разъединителями | КА | комплектный шкаф комбинированный, например: с разрядниками и конденсаторами, с разрядниками и трансформаторами напряжения и т.д.; | КТН | комплектный шкаф с трансформаторами напряжения НАМИ– 10; НОМ–6 (10); НОЛ–08; ЗНОЛ-06; | КСБ | комплектный шкаф с кабельными сборками и кабельными перемычками | КШП | комплектный шкаф с шинными выводами и шинными перемычками | КСТ | комплектный шкаф с силовым трансформатором | КПК | комплектный шкаф с силовыми предохранителями |
| | | Токопроводы: | Ш – токопроводы, соединяющие противостоящие секции КРУ при их двухрядном расположении, а также для прохода в местах строительных колонн (900 мм длины).
Примечания:
1.Шкафы кабельных сборок, шинных перемычек, с конденсаторами и разрядниками и другие могут быть выполнены без выдвижного элемента.
2. Степень защиты соответствует состоянию КРУ при закрытых дверях шкафов и релейных отсеков. При открытых дверях их степень защиты IP00 по ГОСТ 14254.
3.В шкафах КПК устанавливаются силовые предохранители с плавкой вставкой на ток не более 32А. | | | Условия эксплуатации: | | | Номинальные значения климатических факторов – У3 по ГОСТ 15150 и ГОСТ 15543.1
При этом:
- высота над уровнем моря не более 1000м;
- по диапазонам температур окружающего воздуха:
а) от –5°С до +40°С – для шкафов без установки подогревателей;
б) от –25°С до 40°С – для шкафов с установкой подогревателей в релейном шкафу.
- Окружающая среда невзрывоопасная, не содержащая газов, испарений, химических отложений, токопроводящей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.
- При температуре свыше +35°С номинальные токи 1600А и 3150А снижаются на 5% | | | Классификация исполнения шкафов КВ(КРУ) | | | 1. Система сборных шин | Одинарная с неразделенными фазами | 2. Уровень изоляции по ГОСТ 15156.1 | Нормальная изоляция | 3. Наличие выкатных элементов | С выкатными элементами | Без выкатных элементов | 4. Исполнение шинных вспомогательных вводов | Кабельные | Шинные | 5. Условие обслуживания | С двусторонним обслуживанием | 6. Наличие изоляции токоведущих частей | С неизолированными шинами | С частично изолированными шинами | С полностью изолированными шинами | 7. Степень защиты | По ГОСТ 14254 | 8. Номинальное напряжение вспомогательных цепей | Постоянного тока 110 и 220 В | Переменного 220 В | 9. Максимальное количество кабелей | До 1600А – 4, до 3150А - 10 | 10. Наибольшее сечение высоковольтных кабелей | 3х240 | 11. Схемы вспомогательных цепей устройств релейной защиты и автоматики с применением | электромеханической аппаратуры | микропроцессорных устройств типа Sepam, Micom, SPAC, ТЭМП, Сириус, Орион, БМРЗ |
|
|
