ТЗРЛ трансформаторы тока

Скачать:

Руководство по эксплуатации трансформаторы тока ТЗРЛ (420,01 KB)

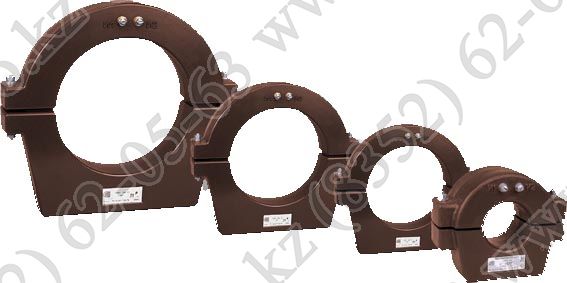

Трансформатор тока ТЗРЛ предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности. Трансформатор устанавливается на кабели диаметром от 70, 100, 125 и 200 мм.

Трансформатор изготавливается в исполнении "У" категории 3 по ГОСТ 15150 и предназначен для работы в следующих условиях:

высота над уровнем моря не более 1000 м;
температура окружающей среды при эксплуатации - от минус 45°С до плюс 50°С, при транспортировании - от минус 50°С до плюс 60°С;
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение - любое.

Таблица 1. Технические данные

Наименование параметра	Норма
Номинальная частота, Гц	50 или 60
Номинальное напряжение, кВ	0,66
Односекундный ток термической стойкости вторичной обмотки, А	140
Испытательное одноминутное напряжение промышленной частоты, кВ	3

Таблица 2. Максимальная чувствительность защиты

Тип реле	Используемая шкала реле, А	Уставка тока срабатывания, А	Чувствительность защиты (первичный ток, А), не более
			при работе с одним транс- форматором	при после- довательном соединен. трансформ.	при параллель- ном соеди- нении двух трансформ.
РТ-140/0,2 РТЗ-51	0,1–0,2 0,02–0,1	0,1 0,03	25 3	30 4	45 4,5

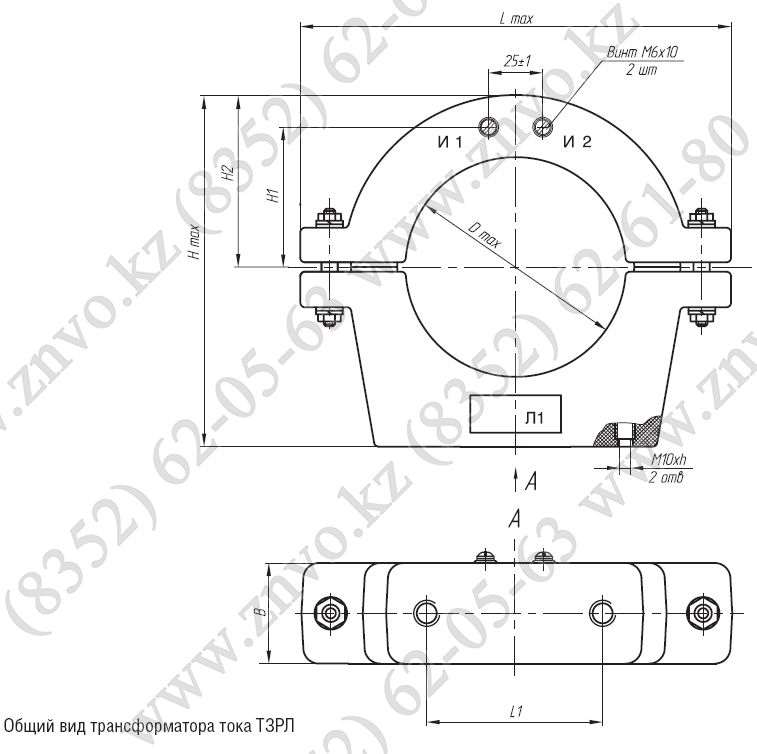

Таблица 3. Размеры трансформаторов ТЗРЛ

Обозначение
Коэффициент трансформации
Размеры, мм
Масса, кг
h
B
Hmax
H1
H2
D
L1
Lmax
ТЗРЛ-70
30/1
14
85
172
62
85
72
100
213
6,4
ТЗРЛ-100
30/1
21
60
212
72
102
102
125
250
7,5
ТЗРЛ-125
30/1
21
80
232
88
112
127
125
270
8,4
ТЗРЛ-200
60/1
27
60
330
130
158
205
180
360
9,5
