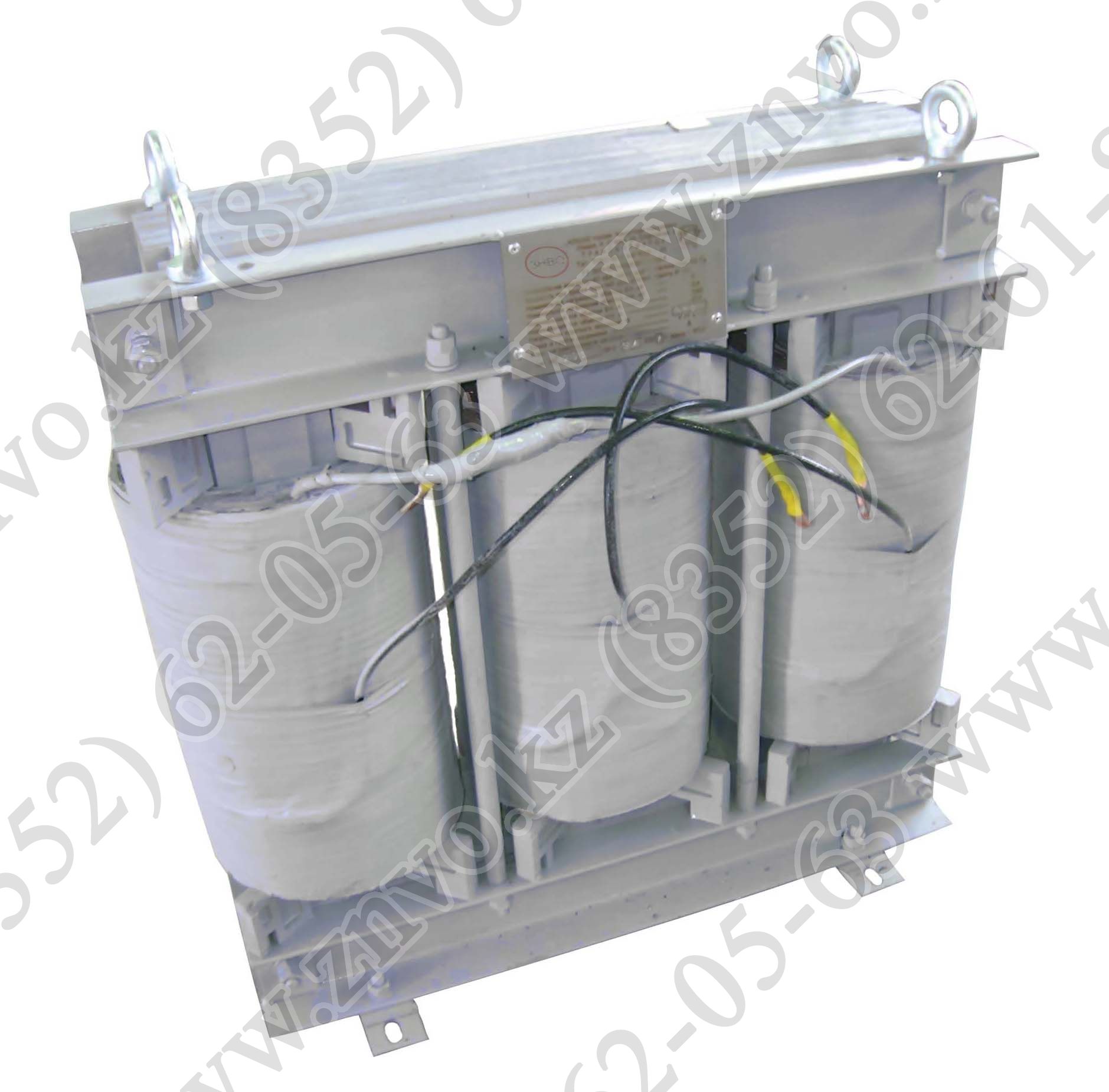

ТСКС-40/145/10(6) Трансформатор сухой трехфазный
Увеличить


ТСКС-40/145/10(6) Трансформатор сухой трехфазный

Скачать:

Трансформатор ТСКС-40/145/10(6)-У3

ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальные напряжения ВН - 6; 6,3; 10; 10,5 и НН - 0,23; 0,4.
Схема и группа соединения У / Ун - 0, в обоснованных случаях по согласованию сторон допускается схема и группа соединения Л/Ун -11.
Трансформатор должен обеспечивать питание трехфазной однополупериодной схемы выпрямителя в УКПК - 380 с графиком нагрузки, приведенным на рис. 1. Мощность трансформатора при броске тока -145 кВА, напряжение короткого замыкания - 5,7 %. Длительная нагрузка, включенная после выпрямителя, не превышает 25 кВА.
Сопротивление изоляции обмоток ВН должно быть не менее 500 МОм, обмоток НН - не менее 100 МОм, при температуре окружающего воздуха 25°С±10°С. Обмотки трансформатора изготовлены из медного провода с применением изоляционных материалов класса нагревостойкости «В» по ГОСТ 8865. Трансформатор выполнен с облегченной изоляцией по ГОСТ 1516.1. Стойкость трансформатора при коротком замыкании соответствует ГОСТ 11677. Длительность короткого замыкания на зажимах трансформатора - 2 с. По условиям эксплуатации в части воздействия механических факторов внешней среды трансформатор удовлетворяет требованиям группы М 18 по ГОСТ 17516.1. Крен и деферент до 15°.
Трансформатор допускает работу с номинальной нагрузкой, при повышении напряжения на 10 % сверх номинального, не более двух раз в сутки, продолжительностью не более 2 минут. Корректированный уровень звуковой мощности трансформатора при его работе на холостом ходу не превышает 65 дБА на расстоянии 0,3 м от трансформатора. Некоторые технические данные трансформатора ТСКС приведены в таблице.

Тип трансформатора
Мощность,кВА
Характер нагрузки
Потери, Вт
Напряже­ние короткого замыкания, %
Ток холостого хода, %, не более
Масса, кг

Холостого хода, не более
КЗ, не более
Суммар­ные, не более
ТСКС-40/145/10(6)-У3
25
В соответствиис графиком нагрузки
500
250
-
1,1
12
370
145
-
-
5,7
40
Номинальная (длительно-непрерывная)
500
1000
1,5

ПОКАЗАТЕЛИ НАДЕЖНОСТИ И ГАРАНТИЯ
Трансформаторы имеют следующие показатели надежности:
- установленная безотказная наработка - не менее 25000 ч;
- вероятность безотказной работы в течение 8800 ч - не менее 0,995;
- срок службы до первого капитального ремонта - не менее 12 лет;
- срок службы - не менее 25 лет;
- гарантийный срок эксплуатации - 3 года со дня ввода в эксплуатацию, но не более 4 лет с момента отгрузки.

КОНСТРУКЦИЯ
Трансформатор трехфазный с естественным воздушным охлаждением.
Магнитопровод изготовлен из электротехнической стали толщиной 0,35мм. Форма сечения стержня двухступенчатая, ярма - прямоугольная.
Обмотки многослойные, изготовленные из медного провода с применением изоляционных материалов класса нагревостойкости «В» по ГОСТ 8865-93.
Подъем трансформатора производить кранами, лебедками и другими механизмами с грузоподъемностью, соответствующей массе трансформатора. Угол отклонения стропов от вертикали должен быть не более 15°.
