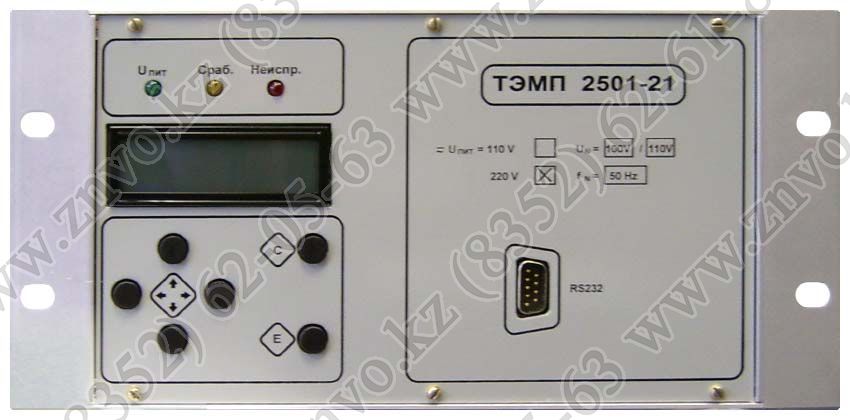

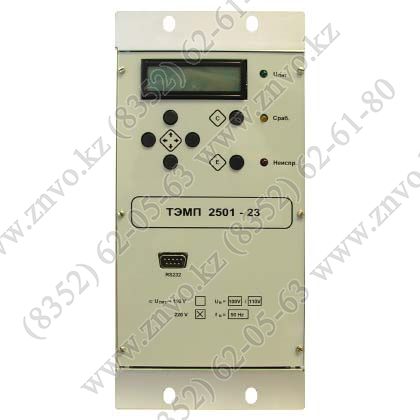

ТЭМП 2501-2 комплектное устройство защиты и автоматики секционного трансформатора напряжения 6-35 кВ

ОБЩИЕ СВЕДЕНИЯ

Устройство защиты и автоматики «ТЭМП 2501-2» представляет собой комбинированное микропроцессорное реле напряжения, которое устанавливается  в ячейку секционного (шинного) ТН.
Основное назначение устройства – реализация групповых защит присоединений секции по напряжению и формирование управляющих сигналов для функций автоматики устройств защиты по току.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Состав устройства:

• количество аналоговых каналов – 4 (Uab, Ubc, Uca, 3Uo);
• количество дискретных входов – 8 (все фиксированные);
• возможность приема дискретных сигналов от замыкающих либо от размыкающих контактов внешних устройств (программируется пользователем);
• количество выходных реле – 10 (все программируемые);
• два последовательных порта связи
• 3 функциональных светодиода («Питание», «Срабатывание», «Неисправность»);
• символьный дисплей 2 строки по 16 символов;
• 6 кнопок перемещения по структуре меню и редактирования параметров (уставок) устройства;

Защита:

• двухступенчатая защита минимального напряжения;
• двухступенчатая защита от повышения напряжения;
• трехступенчатая защита от понижения линейных напряжений;
• двухступенчатая защита от замыканий на землю по напряжению нулевой последовательности;

Автоматика:

• отключение ввода секции по АВР;
• вольтметровая блокировка защит присоединений;
• прием внешнего сигнала от защиты по напряжению обратной последовательности;
• контроль напряжения секции;
• контроль общесекционных автоматов (автоматов образования шинок);
• контроль исправности цепей напряжения шинного ТН;
• контроль положения вводного и секционного выключателей;

Регистрация, сигнализация, сервисные функции:

• регистрация пуска/срабатывания защит (5 событий: значения напряжений, длительность, дата-время);
• аварийный осциллограф (предаварийная запись 0,5 с, запись аварии от 0,5 до 5,0 с, объем 35 с);
• индикация напряжения в первичных и относительных значениях;
• светодиодная индикация пуска/срабатывания защит;
• фиксация вида повреждения;
• выдача аварийной и предупредительной сигнализации;
• регистрация состояния дискретных входных сигналов и выходных реле;
• встроенная система самодиагностики, блокировка работы неисправного устройства, выдача информации о причине неисправности.
