Силовые трансформаторы ОЛ
Увеличить

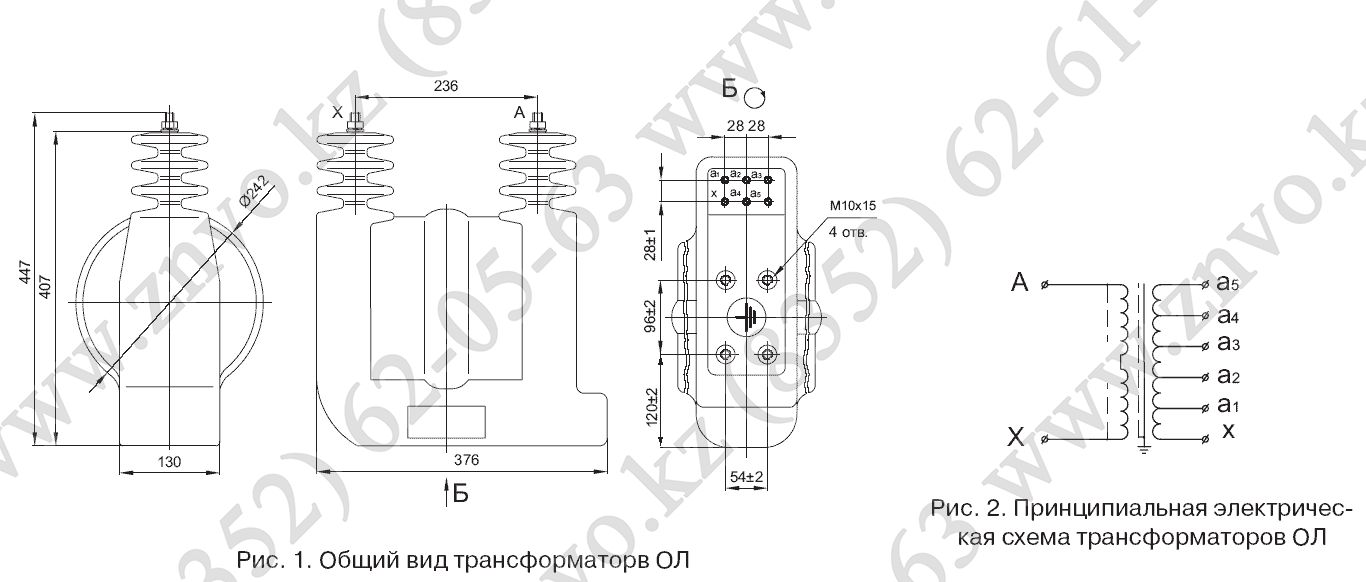

Силовые трансформаторы ОЛ

Скачать: Руководство по эксплуатации силовые трансформаторы ОЛ (0,71 MB)

Трансформаторы предназначены для обеспечения питания цепей автоблокировки от воздушных линий СЦБ и продольного электроснабжения железных дорог.

Трансформатор типа ОЛ  рекомендован для применения на участках железных дорог в качестве понижающего трансформатора («Инструкция по техническому обслуживанию и ремонту устройств электроснабжения сигнализации, блокировки и связи на федеральном железнодорожном транспорте»).

Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150 и предназначены для эксплуатации при наружной установке в условиях:
рабочее значение температуры окружающего воздуха: от минус 60°С до плюс 50°С для климатического исполнения "УХЛ1" и от минус 10°С до плюс 55°С для климатического исполнения "Т1".
Длина пути утечки III по ГОСТ 9920-89. Допускается параллельная работа трансформаторов с одинаковым номинальным напряжением первичной обмотки и одинаковым значением номинальной мощности.
Рабочее положение - вертикальное.

Таблица 1. Технические данные

Наименование параметра
Нормы для типов
ОЛ-0,63/6
ОЛ-1,25/6
ОЛ-0,63/10
ОЛ-1,25/10
Класс напряжения, кВ
6
10
Наибольшее рабочее напряжение, кВ
7,2
12
Номинальное напряжение первичной обмотки, кВ
6,3
10,5
Номинальное напряжение вторичной обмотки на ответвлениях, В:
x-a1
x-a2
x-a3
x-a4
x-a5


218
224
230
236
242
Номинальная частота, Гц
50 или 60
Номинальная мощность, В•А
630

1250

630

1250

Ток холостого хода, %,не более
70

35

70

35

Потери холостого хода, Вт, не более
50
Напряжение короткого замыкания, %
4,5
Потери короткого замыкания, Вт, не более
55
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного
25
60
70

35
75
90
Схема и группа соединения обмоток
1/1 - 0
Масса, кг
40
42
