ТЗЛЭ-125 трансформаторы тока
Увеличить

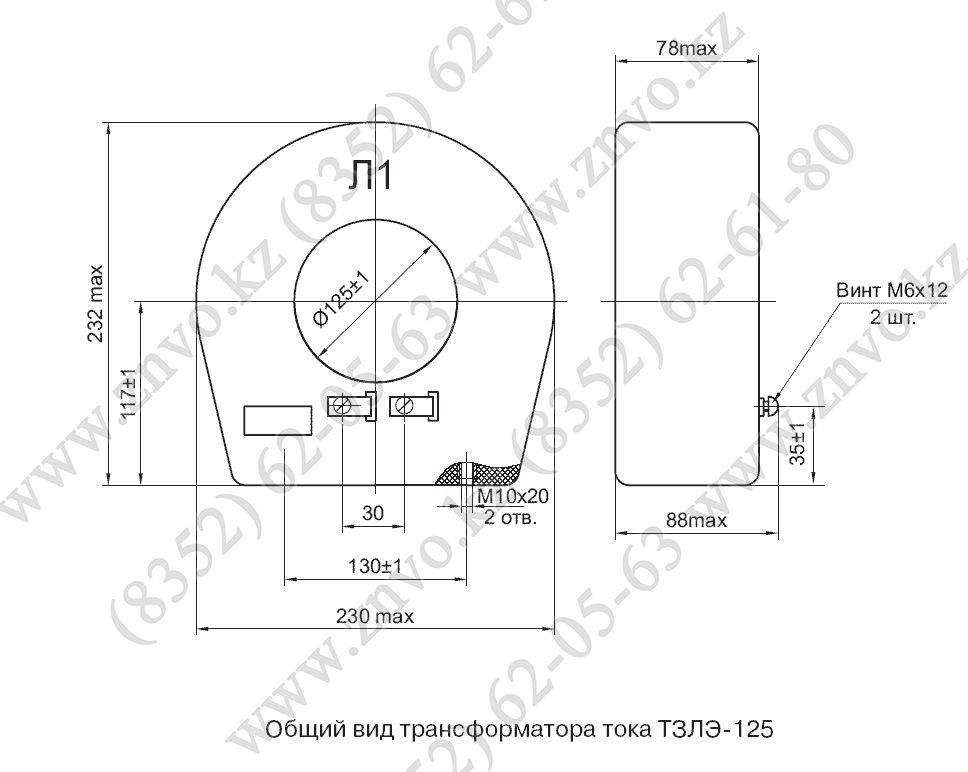

ТЗЛЭ-125 трансформаторы тока

Скачать:

Трансформатор тока ТЗЛЭ-125 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности. Трансформатор устанавливается на кабель.

Трансформатор изготавливается в климатическом исполнении "УХЛ" категории размещения 2 по ГОСТ 15150 и предназначен для работы в следующих условиях:

  • температура окружающего воздуха - от минус 60°С до плюс 55°С для исполнения "УХЛ2" и от минус 10°С до плюс 55°С для исполнения "Т2";
  • высота над уровнем моря до 1000 м;
  • окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение - любое.

 Таблица 1. Технические данные

Наименование параметра

Норма
Номинальное напряжение, кВ
0,66
Испытательное одноминутное напряжение, кВ
3
Номинальная частота, Гц
50 или 60
Коэффициент трансформации
30/1
Чувствительность защиты по первичному току
при работе с реле РТЗ-51 с током уставки 0,032 А и
сопротивлении соединительных проводов
1 Ом, не более, А:
при работе с одним трансформатором
двух трансформаторов при послед. соединении
при параллельном соединении двух трансформаторов




2,8
3,2
4,8
Односекундный ток термической стойкости вторичной обмотки, А
140
Масса, кг, не более
8,5
