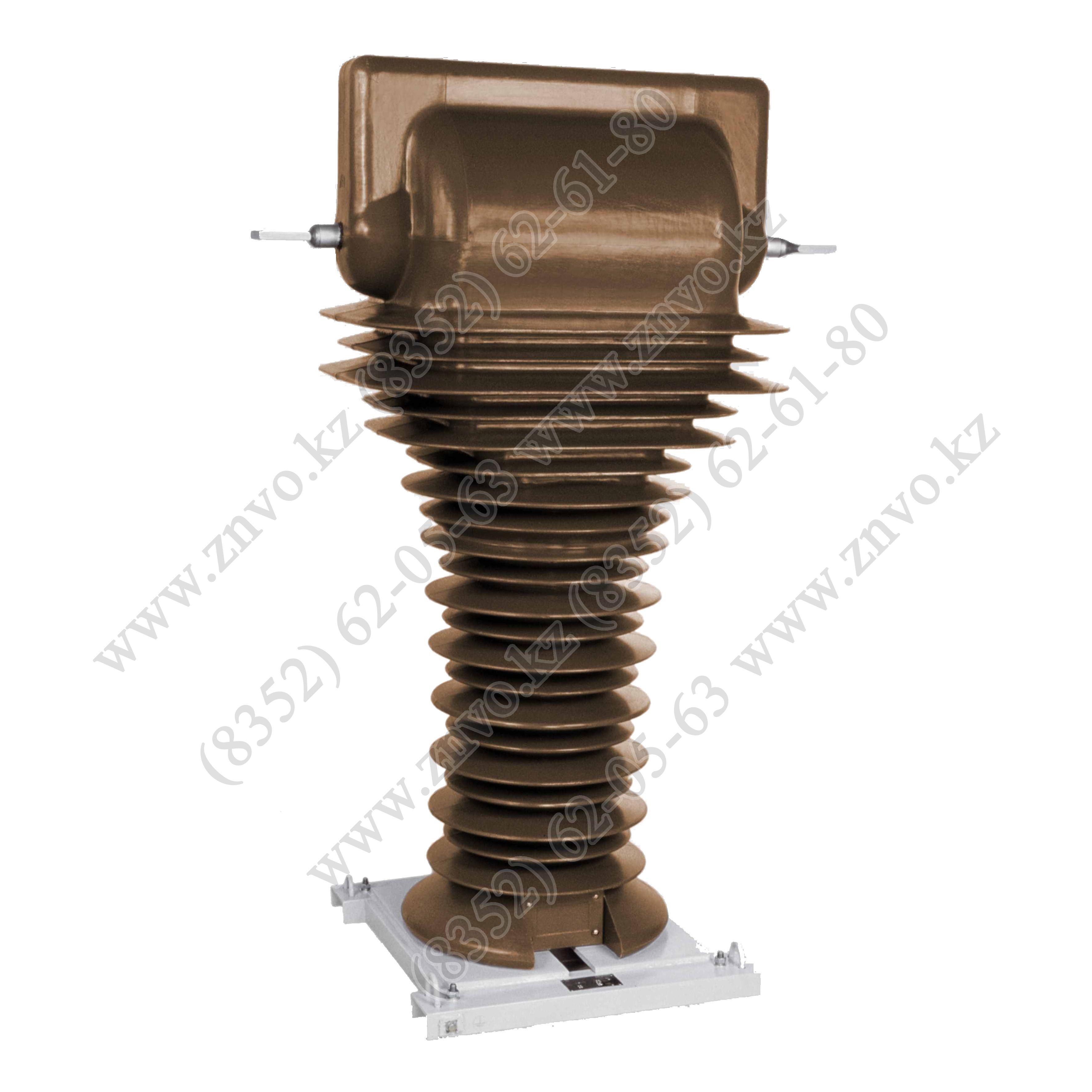

ТОЛ-110 III опорные трансформаторы тока
Увеличить

ТОЛ-110 III опорные трансформаторы тока

Скачать:

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения 110 кВ.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы предназначены для наружной установки в открытых распредустройствах (ОРУ) и могут использоваться для замены трансформаторов тока с масляной изоляцией типа ТФЗМ 110.

Трансформатор изготавливается с литой изоляцией в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150 .

Длина пути утечки III по ГОСТ 9920.

Высота установки над уровнем моря - не более 1000 м.

Рабочее положение - вертикальное.

Трансформаторы комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов.

Технические данные. Таблица 1

Наименование параметра

Значение параметра

ТОЛ-110III

(трех
обмоточный)

ТОЛ-110III-1

(четырех обмоточный)

ТОЛ-110III-2

(пяти
обмоточный)

Номинальное напряжение, кВ

110

Наибольшее рабочее напряжение, кВ

126

Номинальная частота, Гц

50, 60*

Номинальный первичный ток, А

50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000

Номинальный вторичный ток, А

1 или 5

Число вторичных обмоток, шт.**

для измерений
для защиты

3

1
2

4

1 или 2
3 или 2

5

2
3

Класс точности вторичной обмотки:**

для измерений
для защиты



0,2S; 0,2; 0,5S; 0,5
5Р; 10Р

Номинальнаянагрузка вторичной обмотки при cosj=0,8; ВА:

для измерений
для защиты



30
20 или 30

Номинальная предельная кратность обмоток для защиты, не менее:

-при номинальной вторичной нагрузке 20 В×А
-при номинальной вторичной нагрузке 30 В×А



27
20

Номинальный коэффициент безопасности приборов обмотки для измерений, не более

в классе точности 0,2S; 0,2; 0,5S
в классе точности 0,5



6
12

Испытательное напряжение, кВ:

одноминутное промышленной частоты
грозового импульса



230
450

Примечания

1* Только для поставок на экспорт.
2 **Параметры определяются при заказе.
3 В соответствии с заказом могут поставляться трансформаторы с другими техническими параметрами, отличающимися от номинальных.

Таблица 2

Номиналь­ный первичный ток, А
Наибольший рабочий первичный ток, А
Трехсекун­д­ный ток термической стойкости, кА
Ток электродинамической стойкости, кА

50
75
100
150
200
300
400
500
600
750
800
1000
1200
1500
2000

50
80
100
160
200
320
400
500
630
800
800
1000
1250
1600
2000

2
3
4
6
8
12
16
20
24
28
28
30
36
45
60

5,1
7,7
10,2
15,3
20,4
30,6
40,8
51
61,2
71,4
71,4
76,5
91,8
114,8
153

Примечание - Допускается кратковременное, в течение не более 2-х часов в неделю, повышение значения первичного тока на 20 % по отношению к наибольшему рабочему току.

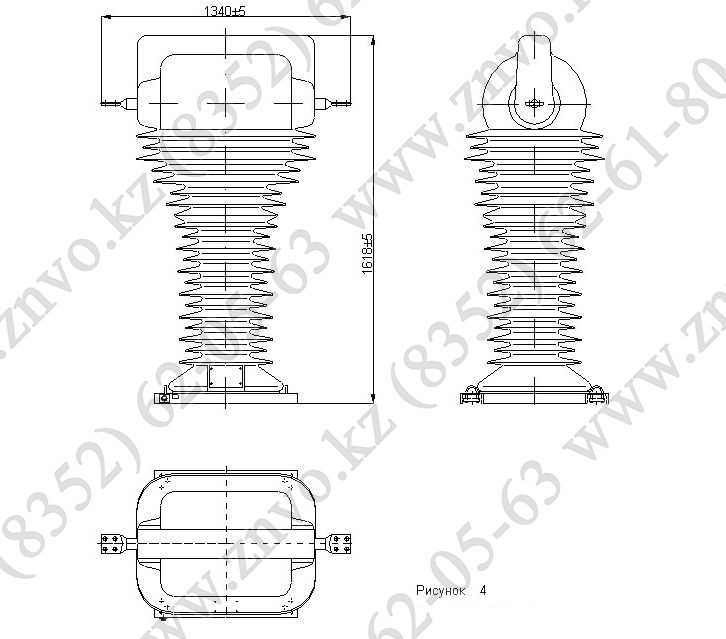

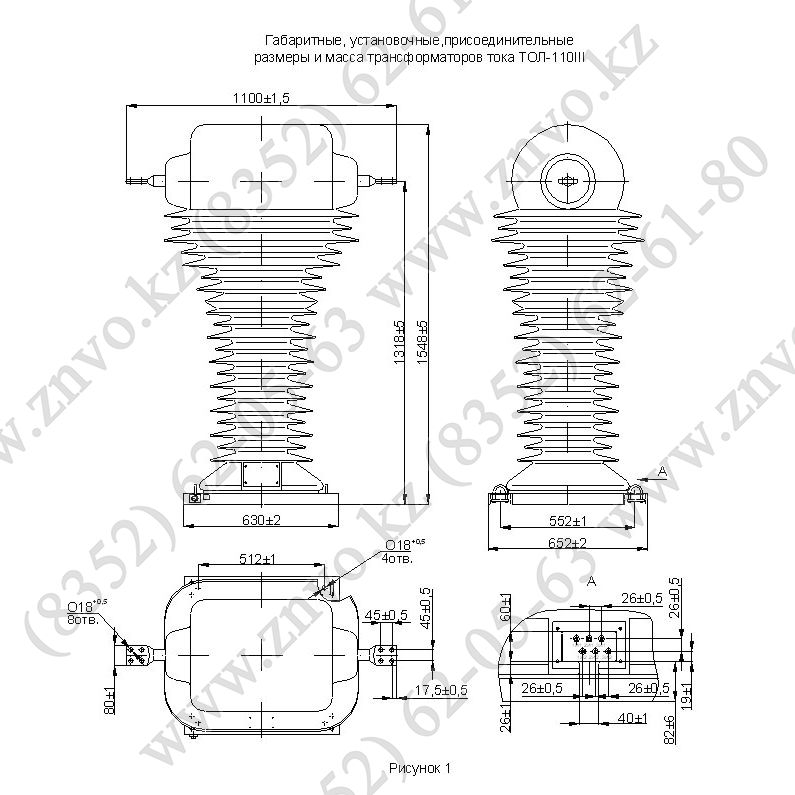

Таблица 3

Тип

Номинальный первичный ток, А

Рисунок

Масса кг, макс.

ТОЛ-110 III

50-600

2

475

750-2000

1

430

ТОЛ-110 III-1
ТОЛ-110 III-2

50-600

4

495

750-2000

3

507
