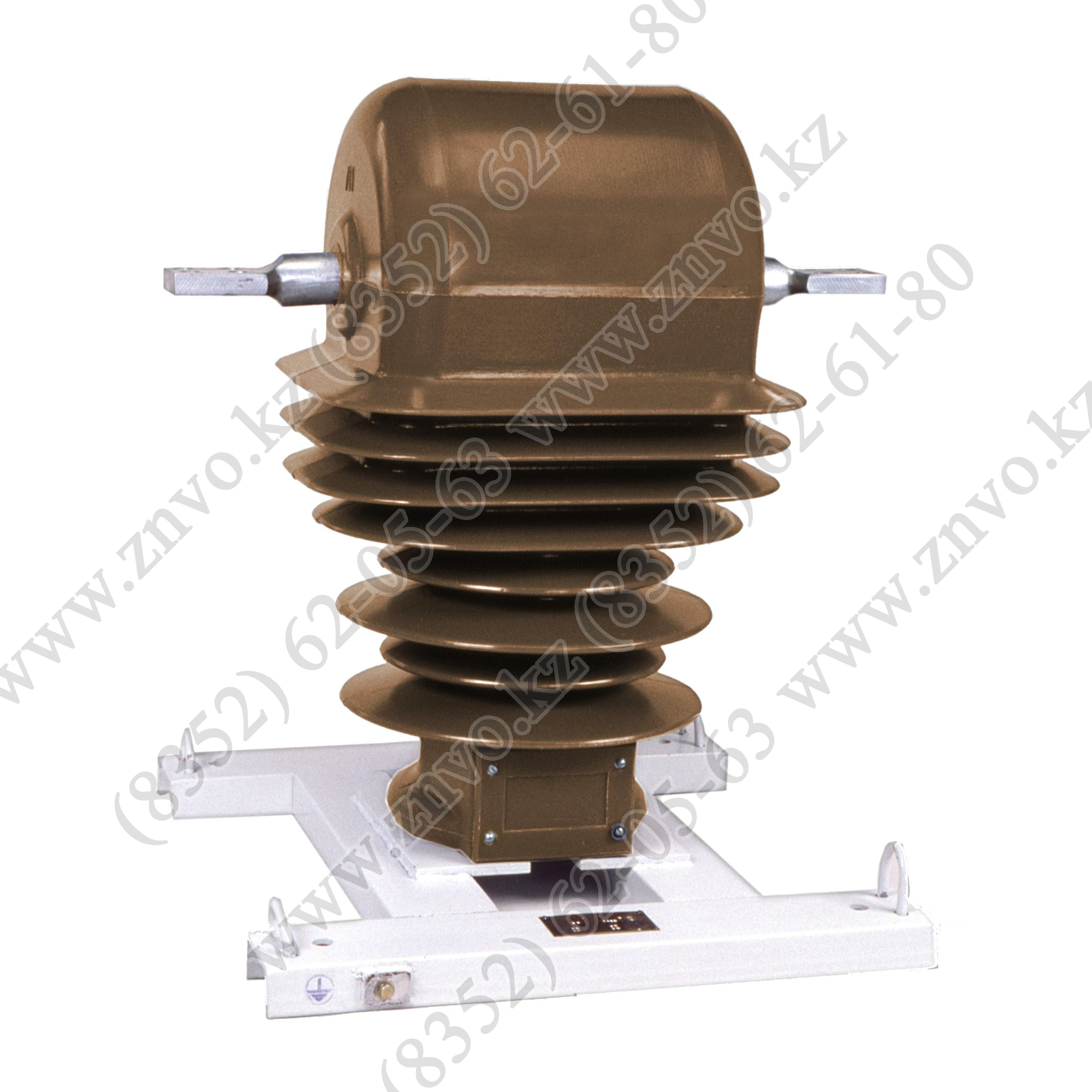

ТОЛ-35 III-II и ТОЛ-35 III-I опорные трансформаторы тока
Увеличить

ТОЛ-35 III-II и ТОЛ-35 III-I опорные трансформаторы тока

Скачать: Руководство по эксплуатации опорные трансформаторы тока ТОЛ-35 III-II и ТОЛ-35 III-I (1,12 MB)

Трансформатор предназначен для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 Гц на класс напряжения до 35 кВ.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформатор предназначен для наружной установки в открытых распредустройствах.
Трансформатор изготавливается в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150 .
Длина пути утечки III по ГОСТ 9920.

Вторичные выводы комплектуются пломбировочной крышкой. Возможно раздельное пломбирование измерительных обмоток прозрачной крышкой.

См. таблицу 3 и 4 для технических характеристик 4-ех и 5-ти обмоточных трансформаторов тока ТОЛ-35-III. Габаритные размеры остались прежние.

Таблица 1. Технические данные.

Наименование параметра

Значение для конструктивного исполнения

II, II-1

III, III-1

V-4

V-5

Номинальное напряжение, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Номинальная частота переменного тока, Гц

50 или 60*

Количество вторичных обмоток, шт.:
для измерений
для защиты


1
2


1        2
3 или 2


2
3

Класс точности вторичных обмоток:
для измерений
для защиты


0,2; 0,2S; 0,5; 0,5S
5P; 10P

Номинальная вторичная нагрузка вторичных обмоток при cos φ = 0,8, ВА:
для измерений
для защиты


30
30


30
50


30
30


15
20

Номинальная предельная кратность вторичной обмотки для защиты, не менее

20**

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более
при номинальном первичном токе:
15-1500
2000
3000




5
5
-




5
5
-




5
5
-




6
7
7

Таблица 2. Технические данные.

Конструктивное исполнение трансформатора

Номинальный первичный ток, А

Трехсекундный ток термической стойкости, кА

Ток электродинамической стойкости, кА

II, II-1

V-4, V-5

15
20
30
40
50
75
100
150
200
300
400
600
800
1000
1500
2000

0,7
1
1,5
2,1
2,3
3,5
4,7
7
10,5
15
21
31
30
37
41
57

3
4
6
8
10
15
21
31
42
63
84
127
107
134
106
220

V-4, V-5

3000

57

220

III, III-1

500
1000
1500
2000
3000

49
49
49
57
57

125
125
125
145
145



1000
1500
2000
3000

49
49
57
57

125
125
145
145

Примечания

1* Только для трансформаторов, предназначенных для поставок на экспорт.

2** Значения номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений приведены при наибольшем значении номинальной вторичной нагрузки.

3 Количество вторичных обмоток, классы точности, значения номинальных вторичных нагрузок, номинального вторичного тока, номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений уточняются в заказе.

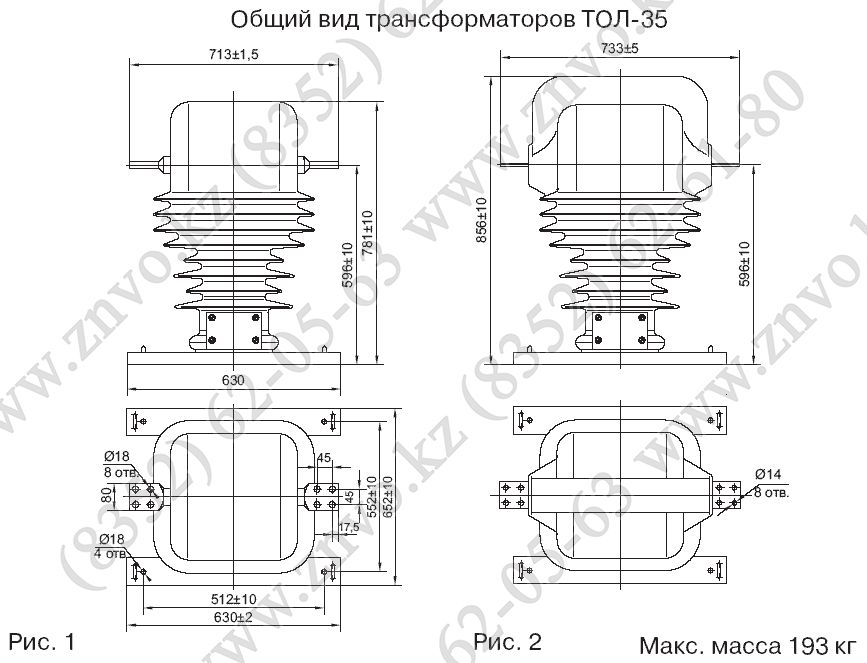

Таблица 3. Габаритные размеры

Конструктивное исполнение

Номинальный первичный ток, А

L1,мм

L2 ,мм

L3 ,мм

L4,мм

Рис.

II

15–800
1000, 1500, 2000

630

652

512

552

2
1

III

500
1000, 1500, 2000, 3000

630

652

512

552

2
1

II-1

15-800
1000, 1500, 2000

540

598

494

470

2
1

III-1

 500
1000, 1500, 2000, 3000

540

598

494

470

2
1

 V-4

 15-800
1000, 1500, 2000, 3000

630

652

512

552

2 и 4
1 и 4

 V-5

 15-800
1000, 1500, 2000, 3000

630

652

512

552

2 и 5
1 и 5
