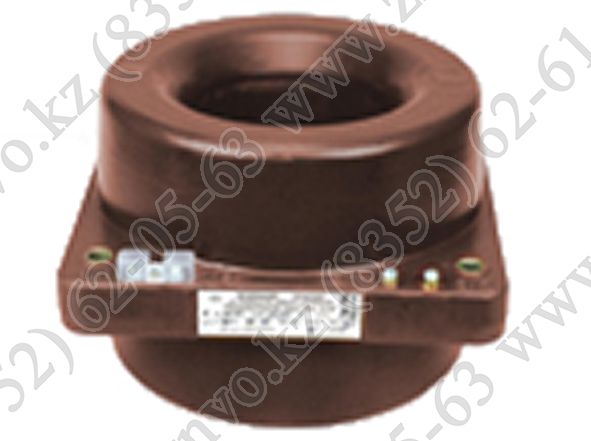

ТЛШ-10 шинные трансформаторы тока
Увеличить


ТЛШ-10 шинные трансформаторы тока

Скачать: Руководство по эксплуатации шинные трансформаторы тока ТЛШ-10 (0,93 MB)

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно.

Трансформаторы предназначены для встраивания в распределительные устройства и токопроводы.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготовлены в климатическом исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150 для работы в следующих условиях:

  • температура окружающего воздуха - от минус 45°С до плюс 55°С для исполнения "У3" и от минус 10°С до плюс 60°С для исполнения "Т3";
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

Обязательно соединение шины с контактом экрана трансформатора, имеющим маркировку Ш!

Таблица 1. Технические данные.

Наименование параметра Номинальные первичный ток, А
1000 1500 2000 3000 4000 5000
Значение
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальная частота, Гц 50
Номинальный вторичный ток, А 5
Количество вторичных обмоток, шт. 2, 3 или 4 2 3 2
Класс точности вторичной обмотки:
для измерений
для защиты

0,2S; 0,2; 0,5S; 0,5
5Р; 10Р
Номинальная вторичная нагрузка обмотки при cosφ = 0,8:
для измерений 0,2S; 0,2; 0,5S; 0,5 20
для защиты 30 20
10Р 30
Номинальная предельная кратность обмотки для защиты*, не менее:
в классе точности 5Р 8 11 10,5 15 10 11 10
в классе точности 10Р 18 18
Трехсекундный ток термической стойкости, кА 31,5 140 175
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений*, не более:
в классе точности 0,5 11 14 16 19 14 10 14
в классе точности 0,2; 0,5S 4 5
в классе точности 0,2S 6
Испытательное напряжение, кВ
одноминутное промышленной частоты
грозового импульса

42
75

Примечание:
*) в соответствии с заказом могут поставляться класса точности 5Р

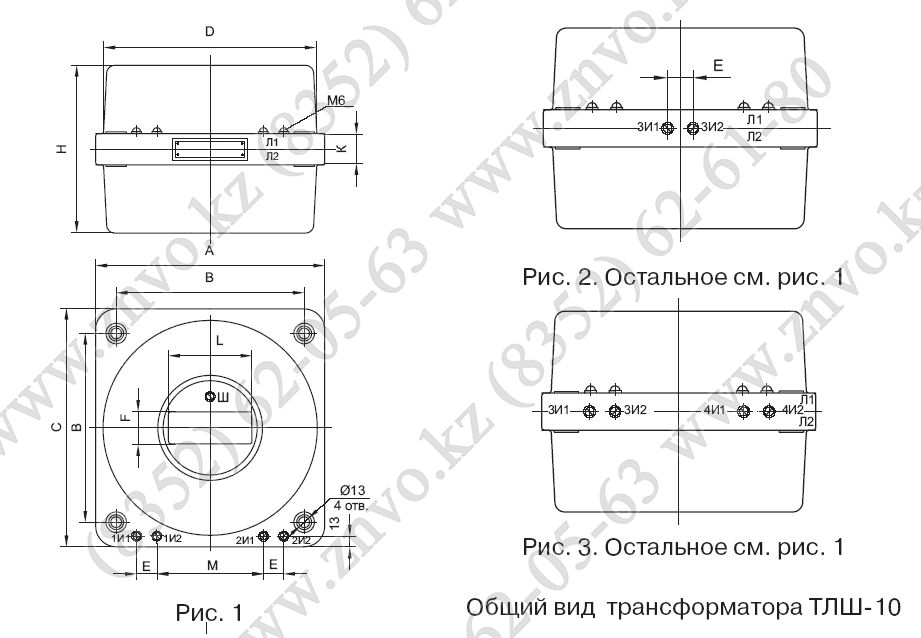

Таблица 2.

Тип трансформатора

Номинальный первичный ток, А

Размеры, мм
Масса,
кг, max

Рис.

A
B
C
D
E
F
H
K
L

M

ТЛШ-10


ТЛШ-10-2*

1000, 1500, 2000, 3000

280
230
290
262
25
39

204

38

102

130

26

1

4000, 5000

320

270

330

310

30

80

210

130

150

31
ТЛШ-10-1
ТЛШ-10-2*

1000, 1500, 2000, 3000

4000

280

320
230

270
290

330
262

310
25

30

39

80

235

210

 70

38

102

130

130

150

2

3

ТЛШ-10-2*
ТЛШ-10-5

1000-3000

280
230
290
262
25

39

300

 130

102

130

43

4

Примечание:
*) ТЛШ-10-2 поставляются с выводами вторичных обмоток из гибкого многожильного провода длиной 4500 мм.
