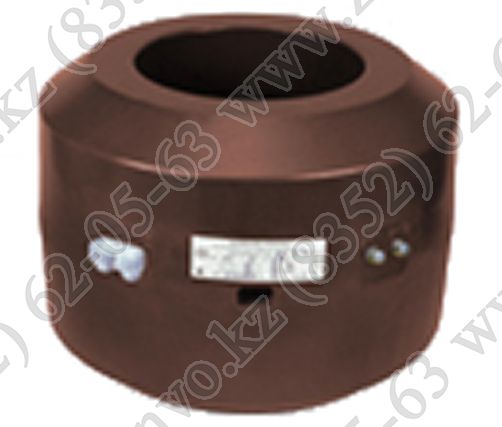

Трансформаторы предназначены для питания цепей измерения, защиты и управления, для изолирования цепей вторичного тока от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ.
Трансформаторы применяются для встраивания в закрытые шинопроводы (ТШЛ-10, ТШЛП-10), комплектные распределительные устройства (ТШЛК-10, ТШЛПК-10), а также для встраивания в закрытые шинопроводы и комплектные распределительные устройства с круглой шиной
(ТШЛ-10-I). Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для работы в следующих условиях, климатическое исполнение "УТ" категории размещения 3 по ГОСТ 15150: -
при верхнем значении рабочей температуры воздуха с учетом повышения температуры воздуха внутри КРУ или в шинопроводе 70°C; -
высота установки над уровнем моря не более 1000 м; -
окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью; -
рабочее положение - любое. Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов. Обязательно соединение шины с контактом трансформатора, имеющим маркировку "Ш". Технические данные. Таблица 1 Наименование параметра | Норма | | Номинальное напряжение, кВ | 10 или 11 | | Наибольшее рабочее напряжение, кВ | 12 | | Номинальная частота переменного тока, Гц | 50 или 60 | Номинальный первичный ток, А:
ТШЛП-10; ТШЛПК-10; ТШЛП-10-1; ТШЛПК-10-1;
ТШЛ-10; ТШЛК-10; ТШЛ-10-1; ТШЛК-10-1 |
1000; 1500; 2000
2000; 3000; 4000;5000 | | Номинальный вторичный ток, А | 5 | | Число вторичных обмоток, шт. | 2 | Номинальный класс точности:
- обмотка для измерений
- обмотка для защиты |
0,2; 0,2S; 0,5; 0,5S;
10Р*
| Номинальная вторичная нагрузка обмотки с коэффициентом мощности cos j = 0,8, В•А:
- обмотка для измерений
- обмотка для защиты |
20
30
| | Кратность трехсекундного тока термической стойкости | 35 | | Номинальная предельная кратность обмотки для защиты | 25 | Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного |
|
Примечание:

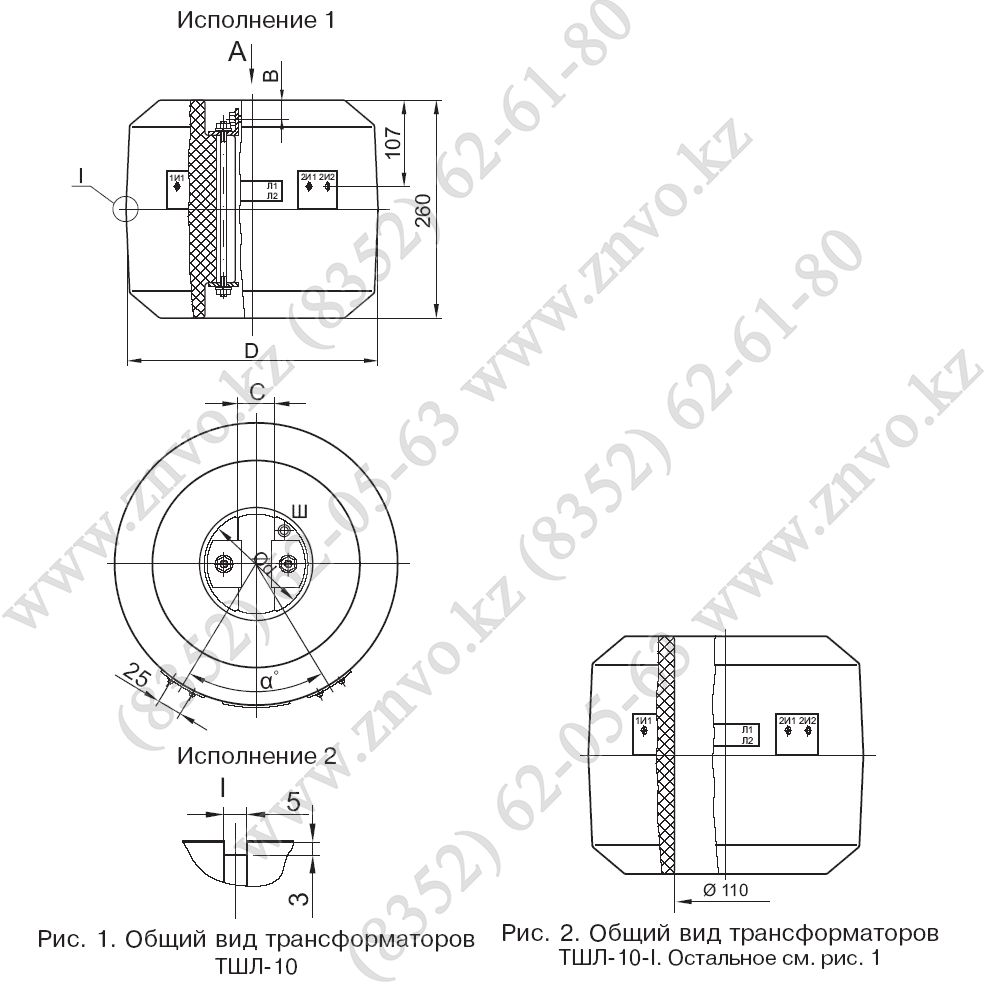

*) в соответствии с заказом могут поставляться класса точности 5Р Таблица 2 Тип трансформатора | Размеры, мм | Масса, кг | Рис. | Исполнение | B | C | D | d | α0 | | ТШЛП-10;
ТШЛПК-10
ТШЛП-10-1;
ТШЛПК-10-1 | 35 | 38 | 300 | 110 | 90 | 49 | 2 1 | 1
2
1
2 | ТШЛ-10;
ТШЛК-10
ТШЛ-10-1;
ТШЛК-10-1 | 40 | 135 | 350 | 175 | 70 | 52 | 2 1 | 1
2
1
2 |
|
