ТОЛК-6 и ТОЛК-6-I опорные трансформаторы тока
Увеличить


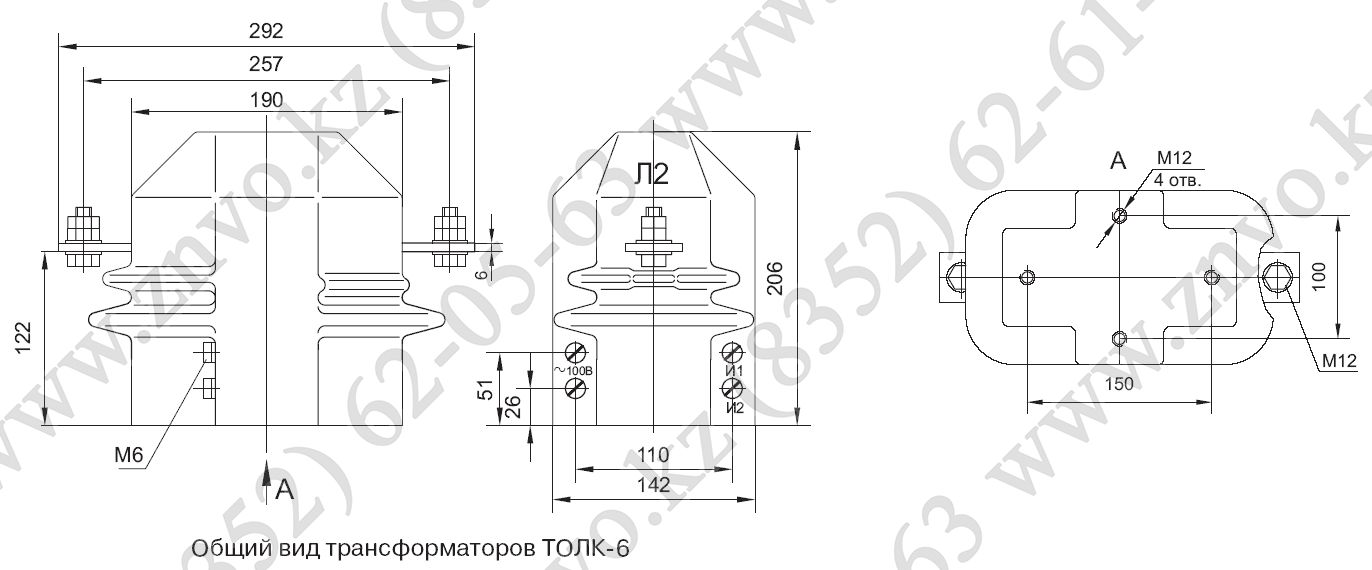

ТОЛК-6 и ТОЛК-6-I опорные трансформаторы тока

Скачать:

Трансформаторы ТОЛК-6 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, а также для проверки работоспособности максимальной токовой защиты при отсутствии нагрузки в первичной цепи.

Трансформаторы ТОЛК-6-I предназначены для передачи сигнала измерительной информации приборам измерения.

Трансформаторы предназначены для установки в высоковольтные рудничные комплектные распределительные устройства (КРУ) в сетях на напряжение до 6 кВ угольных и сланцевых шахт, опасных по газу и пыли.

Трансформтаоры ТОЛК-6-I также применяются в комплектных распределительных устройствах.
Трансформаторы изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150 и предназначены для работы в следующих условиях:

  • высота над уровнем моря не более 1000 м;
  • температура окружающей среды при эксплуатации - от минус 10°C до плюс 45°C;
  • окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах". Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150;
  • рабочее положение - любое.

Трансформаторы ТОЛК-6-I могут изготавливаться в климатическом исполнении "У", категории размещения 2.

Таблица 1. Технические данные

Наименование параметра

Значение


 ТОЛК-6

ТОЛК-6-I

Номинальное напряжение, кВ
6
Наибольшее рабочее напряжение, кВ
7,2
Номинальная частота переменного тока, Гц
50, 60*
Номинальный вторичный ток, А
5
Номинальный первичный ток, А
10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600
Класс точности вторичной обмотки
1; 5Р; 10Р

0,2S; 0,2; 0,5S; 0,5

Номинальная вторичная нагрузка, В•А
вторичной обмотки для измерений
вторичной обмотки для защиты

1-30
1-30


1-30
-

Номинальная предельная кратность вторичной обмотки для защиты
при номинальной нагрузки 15ВА
при номинальной нагрузки 30ВА

8
5,5


-
-

Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности, не более:**
0,2S; 0,2; 0,5S
0,5



-
-



10
16

Номинальное напряжение питания дополнительной обмотки, В
100±20

-

Односекундный ток термической стойкости, кА,
при номинальном первичном токе, А:
10-15
20
30
40
50
75
80
100
150
200
300
400-600


1,28
1,92
3,2
3,84
5,76
8,32
8,96
12,8
15,36
22,4
35,2
38,4
Ток электродинамической стойкости, кА, при номинальном
первичном токе, А:
10-15
20
30
40
50
75
80
100
150
200
300
400-600


3,2
4,8
8,1
9,7
14,7
21,2
22,8
32,6
39
57
89
98

Одноминутное испытательное напряжение промышленной частоты, кВ

21

 32

* Только для поставок на экспорт
