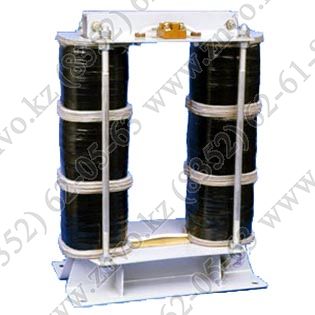

ТНШ-0,66 шинные трансформаторы тока
Увеличить


ТНШ-0,66 шинные трансформаторы тока

Скачать:

Трансформаторы предназначены для передачи сигнала устройствам защиты и управления в электроустановках частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Трансформаторы изготавливаются в исполнении "У" или "Т" категории 3 по ГОСТ 15150 и предназначены для работы в следующих условиях:

  • высота над уровнем моря не более 1000 м;
  • температура окружающей среды: при эксплуатации - от минус 45°С до плюс 50°С для исполнения "У" и от минус 10°С до плюс 55°С для исполнения "Т";
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение - вертикальное.

Технические данные. Таблица 1

 Название параметра

 Норма

Номинальное напряжение, кВ
0,66
Наибольшее рабочее напряжение, кВ
0,8
Номинальный вторичный ток, А
5
Номинальная частота переменного тока, Гц
50 или 60
Номинальный первичный ток, А
15000, 25000
Класс точности
10Р*
Номинальная вторичная нагрузка с коэффициентом мощности
cos j= 0,8, В•А
50
Кратность трехсекундного тока термической стойкости
2,2
Номинальная предельная кратность
2

Примечание:
*) При отсутствии влияния соседних фаз и обратной шины «родной» фазы – погрешность трансформатора может соответствовать классу точности 0,5.

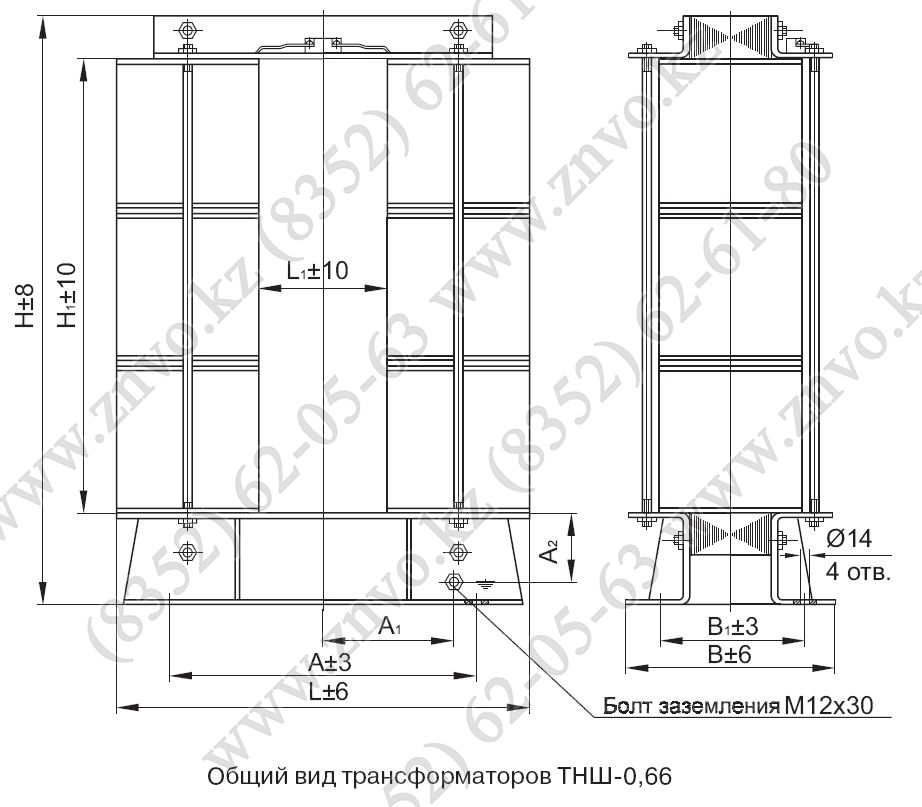

Таблица 2

Тип трансформатора

Номинальный первичный ток,А

Размеры, мм
Масса, кг
  А
A1
A2
H
 H1
 L
 L1
 B

 B1

С

ТНШ-0,66 У3, Т3

15 000

320
120
46
480
370
366

115

208

166

70

52

ТНШ-0,66 У3, Т3

25 000
380
170
70
770
610
498170
 236
180

 100

170
