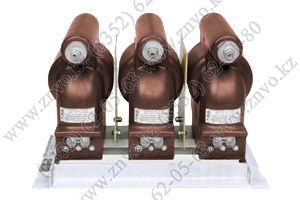

3хЗНОЛПМ(И) трансформатор напряжения ЗНОЛПМ(И) и трехфазная антирезонансная группа
Увеличить


3хЗНОЛПМ(И) трансформатор напряжения ЗНОЛПМ(И) и трехфазная антирезонансная группа

Скачать: Руководство по эксплуатации трансформатор напряжения ЗНОЛПМ(И) и трехфазная антирезонансная группа 3хЗНОЛПМ(И) (0,95 MB)

Трансформаторы предназначены для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.

Трансформаторы изготавливаются в климатическом исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150.

Рабочее положение - любое.

Расположение первичного вывода возможно как с лицевой так и с тыльной стороны трансформатора.

ВНИМАНИЕ: просим обратить внимание, что трехфазная группа может комплектоваться в 4-ех вариантах. При заказе, просьба четко указывать, какой вариант группы вам необходим:

  • из трех трансформаторов ЗНОЛПМ - 3хЗНОЛПМ-6 и 3хЗНОЛПМ-10;
  • из трех трансформаторов ЗНОЛПМИ - 3хЗНОЛПМИ-6 и 3хЗНОЛПМИ-10;
  • из одного трансформатора ЗНОЛПМ (устанавливается по середине) и двух трансформаторов ЗНОЛПМИ (устанавливаются по краям) - 3хЗНОЛПМ(1)-6 и 3хЗНОЛПМ(1)-10;
  • из двух трансформаторов ЗНОЛПМ (устанавливаются по краям) и одного трансформатора ЗНОЛПМИ (устанавливается по середине) - 3хЗНОЛПМ(2)-6 и 3хЗНОЛПМ(2)-10.

Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополниетльные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, рекомендуется включать резистор сопротивлением 25 Ом, рассчитанный на длительное протекание тока 4А.

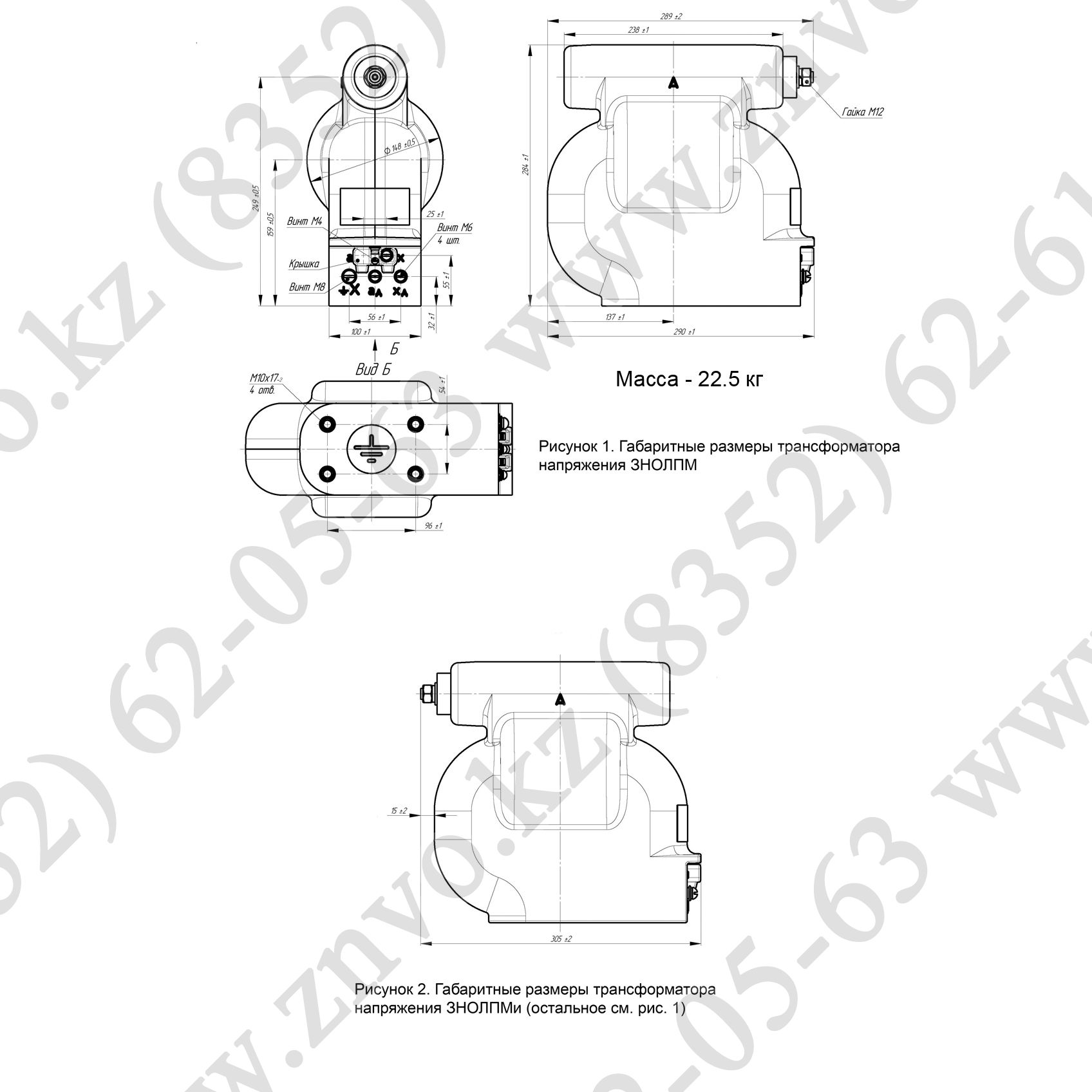

Таблица 1. Технические характеристики трансформатора ЗНОЛПМ

Наименование параметра

 Значение параметра

 ЗНОЛПМ-6
ЗНОЛПМИ-6

ЗНОЛПМ-10
ЗНОЛПМИ-10

Класс напряжения, кВ

 6

10

Наибольшее рабочее напряжение, кВ

 7,2

12

Номинальное напряжение первичной обмотки, В

 6000/√3; 6300/√3; 6600/√3; 6900/√3

10000/√3; 10500/√3; 11000/√3

Номинальное напряжение основной вторичной обмотки, В

 100/√3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3 или 100

Номинальная мощность основной вторичной обмотки, В·А:
В классе точности:
0,2*
0,5
1

10
30
75

10
30
90

Номинальная мощность дополнительной вторичной обмотки в классе точности , 3, В·А

 200

Предельная мощность вне класса точности, В·А

 400

Номинальная частота, Гц

 50

 Сопротивление резистора в составе защитного предохранительного устройства, Ом

13

18

 Номинальная мощность резистора, Вт

0,25

0,125

 Масса, кг

 22,5(+/-)0,5

 *) Необходимая номинальная мощность уточняется в заказе.

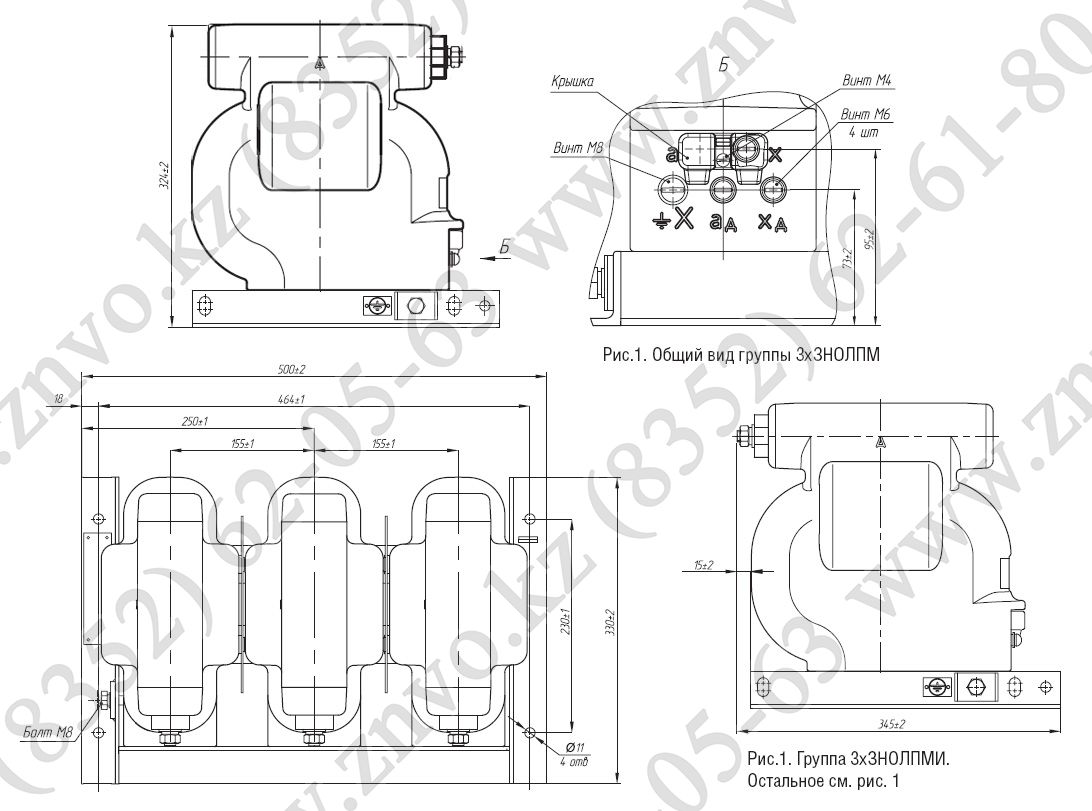

Таблица 2. Технические характеристики трехфазной антирезонансной группы 3хЗНОЛПМ(И)

Наименование параметра

 Значение параметра

 3хЗНОЛПМ-6
3хЗНОЛПМИ-6

3хЗНОЛПМ-10
3хЗНОЛПМИ-10

Класс напряжения, кВ

 6

10

Наибольшее рабочее напряжение, кВ

 7,2

12

Номинальное напряжение первичной обмотки, В

 6000; 6600

10000; 10500; 11000

Номинальное линейное напряжение основной вторичной обмотки, В

 100

Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В·А

 400

Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток:
при симметричном режиме работы сети, В, не более
при замыкании одной из фаз сети на землю, В

3
от 90 до 110

Схема и группа соединения обмоток группы



Номинальная частота, Гц

 50

*) Необходимая номинальная мощность уточняется в заказе.
