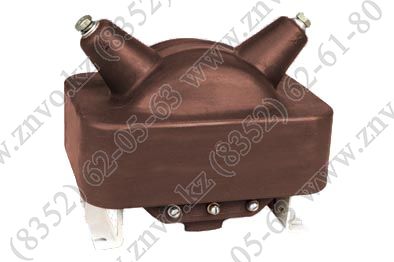

НОЛ.11-6.05 незаземляемые трансформаторы напряжения
Увеличить

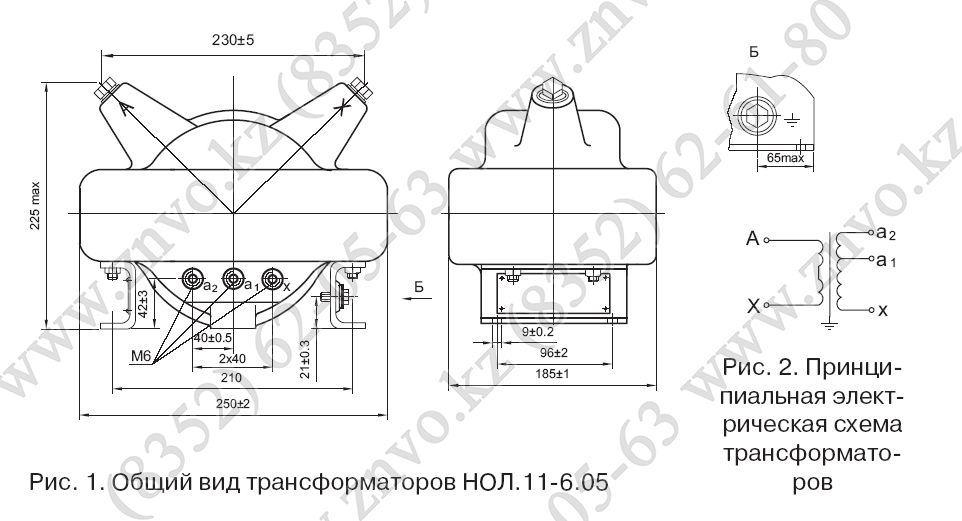

НОЛ.11-6.05 незаземляемые трансформаторы напряжения

Скачать: Руководство по эксплуатации незаземляемые трансформаторы напряжения НОЛ.11-6.05 (0,74 MB)

Трансформаторы предназначены для питания схем управления и приводов выключателей высоковольтных взрывобезопасных комплектных распределительных устройств, а также для контроля напряжения в шахтных высоковольтных сетях переменного тока частоты 50 или 60 Гц.

Трансформаторы предназначены для встраивания в комплектное распределительное устройство с выключателем ВС-6400.

Трансформаторы изготавливаются в климатическом исполнении "О" категории размещения 5 по ГОСТ 15150 и предназначены для эксплуатации при условиях:

  • высота установки над уровнем моря не более 1000 м;
  • температура окружающей среды при эксплуатации от минус 10°С до плюс 45°С;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение - любое.

Технические данные

 Наименование параметра

 Норма

Класс напряжения, кВ
6
Наибольшее рабочее напряжение, кВ
7,2
Номинальное напряжение обмоток, В:
первичной
6000
вторичной

 100 и 127

 100 и 220

Номинальная мощность для отпайки 100 В в классе точности:
0,5
3,0

50**
250


-
30

Номинальная мощность для второго ответвления в классе точности 3, ВА

-

220

Предельная мощность, ВА
500
Падение напряжения при трехкратной перегрузке по отношению к
предельной мощности для отпайки 127 В, %, не более
20

-

Схема и группа соединения обмоток
1/1-0
Номинальная частота, Гц
50 или 60
Испытательное одноминутное напряжение промышленной частоты, кВ
21
Масса, кг
16±1

Примечание

1 *Возможно использование обоих ответвлений одновременно.
2 ** 0,5 класс точности оговаривается при заказе.
3 ***Для поставок на экспорт.
