3хЗНОЛ.06-6 , 3хЗНОЛ.06-10 И 3xЗНОЛП трехфазная антирезонансная группа трансформаторов напряжения

3хЗНОЛ.06-6 , 3хЗНОЛ.06-10 И 3xЗНОЛП трехфазная антирезонансная группа трансформаторов напряжения

Скачать:

Трехфазные антиррезонансные группы предназначены для установки в комплектные распределительные устройства (КРУ) или закрытые рас пре де ли тельные устройства (ЗРУ) и служат для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц. Устойчивы к феррорезонансу и (или) воздействию перемежающейся дуги в случае замыкания одной из фаз сети на землю.

Трехфазные антиррезонансные группы изготавливаются в климатическом исполнении "У" или "Т" категории размещения 3 для 3хЗНОЛ.06 и категории размещения 2 для 3хЗНОЛП по ГОСТ 15150 и предназначены для эксплуатации при условиях:

  • высота установки над уровнем моря не более 1000 м;
  • температура окружающего воздуха с учетом превышения температуры воздуха в КРУ при нагрузке трансформаторов предельной мощностью:
    для исполнения "УЗ" - от минус 45°С до плюс 50°С;
    для исполнения "ТЗ" - от минус 10°С до плюс 60°С;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение - любое.

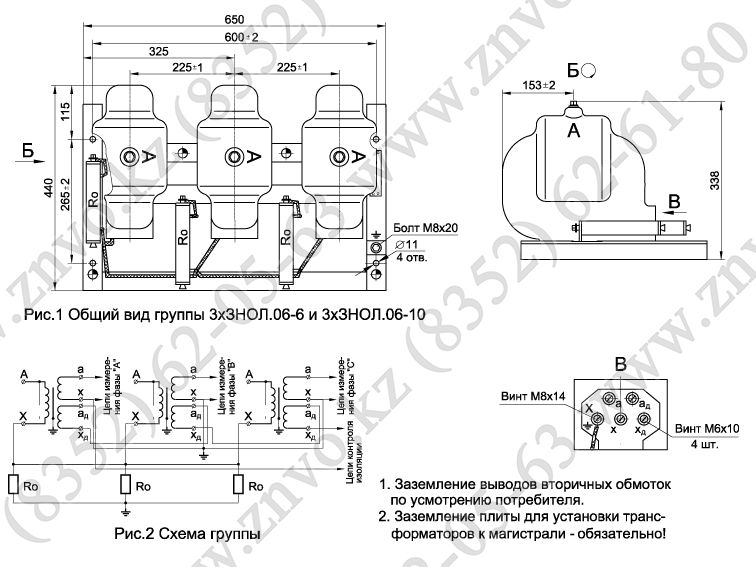

Заземление выводов вторичных обмоток по усмотрению потребителя!
Заземление опорной плиты - обязательно!

Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополнительные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, должен быть включен резистор сопротивления 25 Ом, рассчитанный на длительное протекание тока 4А.

Таблица 1. Технические данные

Наименование параметра

Нормы для типов

ЗхЗНОЛ.06-6

ЗхЗНОЛ.06-10

Класс напряжения, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное линейное напряжение
на выводах первичной обмотки, В

6000, 6300
6600, 6900

10000
10500
11000

Номинальное линейное напряжение навыводах основной вторичной обмотки, В

100

Напряжение на выводах разомкнутого треугольника дополнительных вторичных
обмоток:
при симметричном режиме работы сети, В, не более
при замыкании одной из фаз сети на землю, В

3

от 90 до 110

 Номинальная мощность, В•А, в классе точности:
0,2
0,5
1,0
3,0


90
150
225
600


150
225
450
900

Предельная мощность вне класса точности, В•А

 1200

1890

Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В•А

400

Схема и группа соединения обмоток

Номинальная частота, Гц

У/Ун

50 или 60

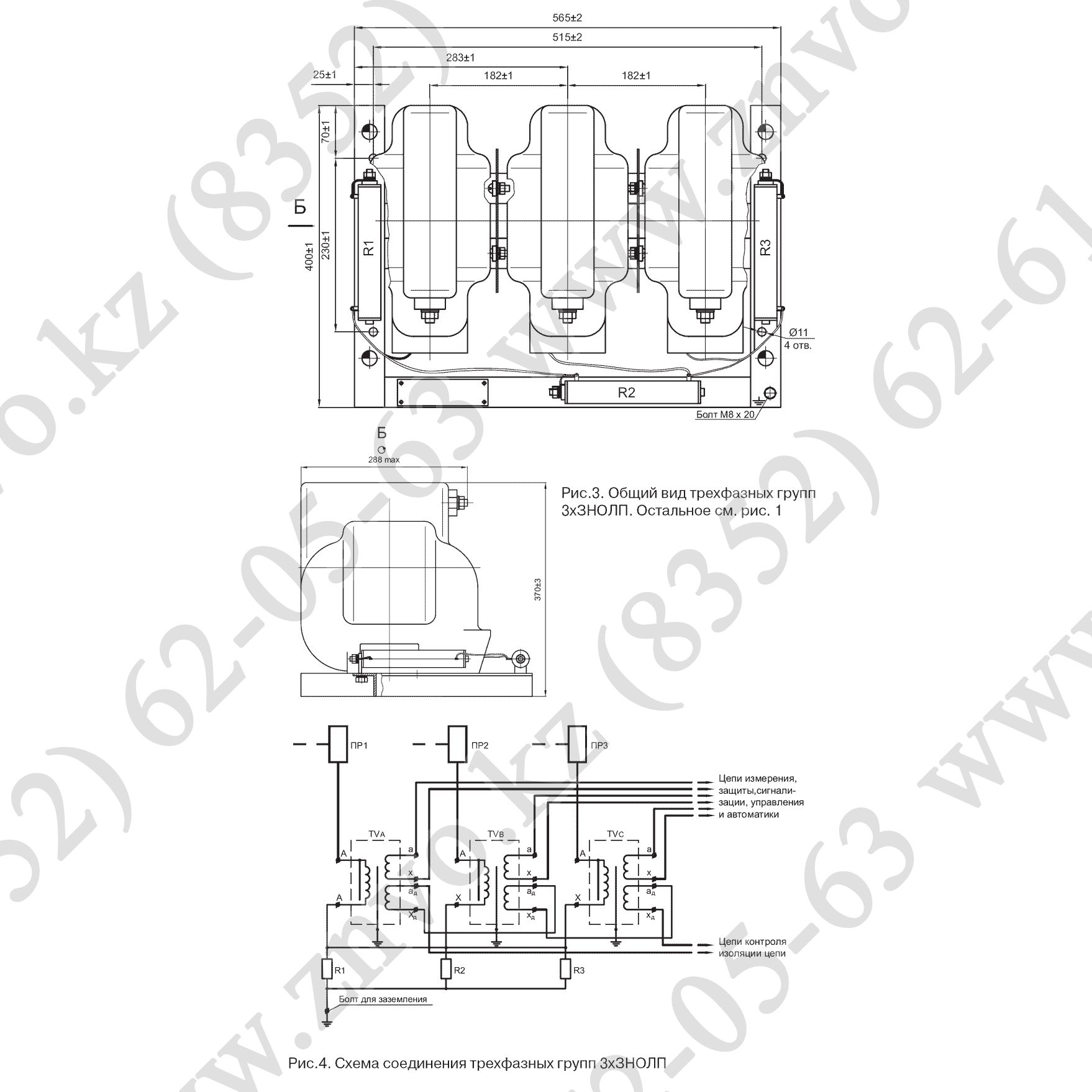

Таблица 2





Тип резисторов R

Норма для типа

Кол-во, шт.

3хЗНОЛ.06-6; 3хЗНОЛП-6

3хЗНОЛ.06-10; 3хЗНОЛП-10

Ом

Вт

Ом

Вт

С 5-35В 3±5% кОм,100 Вт

3

1000

300

-

-

С 5-35В 2,4±5% кОм,100 Вт

3

-

-

800

300

Таблица 3

Тип трехфазной группы

Масса, кг max

3хЗНОЛ.06-6

93

3хЗНОЛП-6

109

3хЗНОЛ.06-10

 99

3хЗНОЛП-10

 109
