ШОН-302С шкаф отбора напряжения
Увеличить

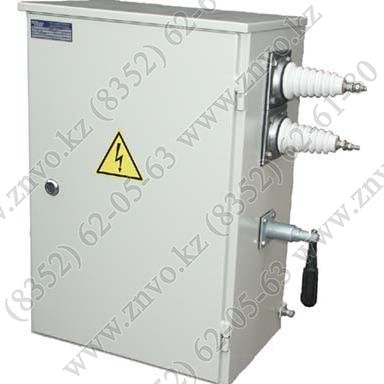

ШОН-302С шкаф отбора напряжения

Скачать:

Номинальный режим работы продолжительный
Номинальный ток вторичной обмотки трансформатора, А: 0,075; 0,15
Рабочее напряжение на обмотках трансформаторов, В:

ШОН 301С    - 380/100
ШОН 302С    - 1000/100
ШОН 303П    - 380/100
ШОН 304П    - 660/100
ШОН 305П    - 1000/100

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

ШОН по виду конструкции представляет шкафы малогабаритные с передней дверцей и элементами крепления и защиты.

Аппаратура, устанавливаемая в ШОН, размещена на раме, закрепленной к задней стенке шкафа.

Степень защиты: IР 54

Климатическое исполнение: У1, УХЛ1, Т1.

Группа условий эксплуатации в части воздействия механических факторов - М1 по ГОСТ 17516-92

Габаритные и установочные размеры указаны на рис.1

Способ установки: навесного исполнения

Масса не более 25 кг

Основные параметры первичной электрической цепи шкафа даны в табл. 2

Перечень устанавливаемой в шкаф аппаратуры приведен в табл. 1

Таблица 1.

НаименованиеКоличество
Конденсатор
3
Изолятор на ШОН 1658
2
Дроссель
1
Разрядник
2
Рубильник
1
Трансформатор
2
Зажим проходной
32

Таблица 2. Основные пара метры первичнойэлектрической цепи

Обозначение типопредставителя шкафов
Основные параметры шкафовВид отбора напряжения
Рабочее напряжение, В, не более
Номинальный ток А, при частоте, Гц
Напряжение*, кВ
Конденсаторы**
50
60
ШОН-301 С3800,420,51
500
3(166/√3-14) 4(133/^3-18,6)

330
2(166/√3-14)
  0,1280,153
330
3(110/√3-6,4)

220
2(166/√3-6,4)

110
1(110/√3-6,4)
ШОН-302 С10000,0440,053
220
4(66/√3-4,4) 2(110/√3-2,2)

110
2(66/√3-4,4) 1(110/√3-2,2)
  0,040,048
150
3(66/√3-4,4)
ШОН-301 П3800,450,54
400
3(133/√3-18,6)
  0,410,492
750
4(188/√3-12)

500
3(166/√3-14) 4(133/√3-18,6)

330
2(166/√3-14)
  0,3670,44
750
5(166/√3-14)

500
3(188/√3-12)

330
3(133/√3-18,6)

150
1(166/√3-14) 8(20/√3-107)

110
6(20/√3-107)
ШОН-302 П3800,340,41
400
3(166/√3-14)

35
2(20/√3-107)
  0,3150,378
750
5(188/√3-12)

500
4(166/√3-14)
  0,280,335
330
3(166/√3-14)

220
2(166/√3-14)

110
1(166/√3-14)
ШОН-303 П3800,2260,272
35
3(20/√3-107)
  0,1280,153
330
3(110/√3-6,4)

220
2(110/√3-6,4)

110
1(110/√3-6,4)
  0,1150,138
150
8(20/√3-35)

110
6(20/√3-35)
