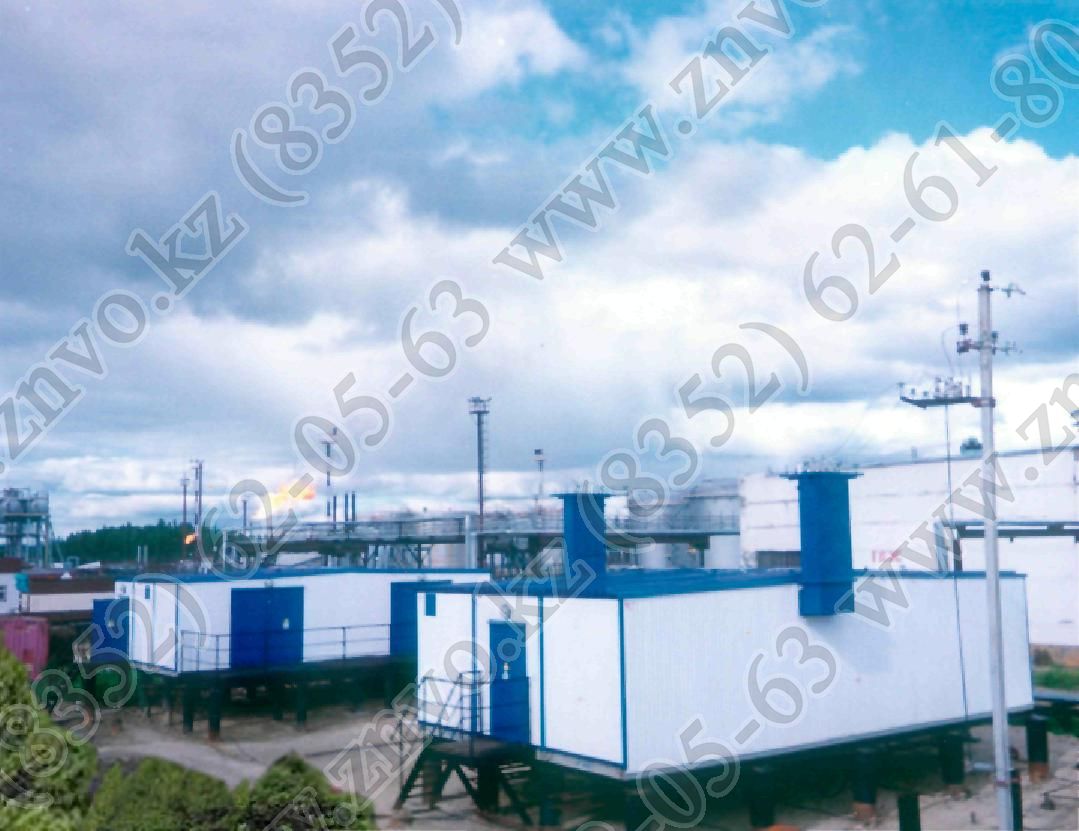

КТПНУ-10, КТПНУ-6 кВ в блок-контейнерном здании до 2500 кВА
Увеличить


КТПНУ-10, КТПНУ-6 кВ в блок-контейнерном здании до 2500 кВА

Скачать: Подробное описание КТПНУ-10, КТПНУ-6 кВ в блок-контейнерном здании до 2500 кВА (2,20 MB)

КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ В МОБИЛЬНЫХ БЛОК-КОНТЕЙНЕРНЫХ ЗДАНИЯХ МОЩНОСТЬЮ ОТ 160 ДО 2500 кВА НОМИНАЛЬНЫМ НАПРЯЖЕНИЕМ НА СТОРОНЕ ВН -6 (10) кВ, НА СТОРОНЕ НН - 0,4 кВ.

Основные технические характеристики КТПНУ приведены в таблице 2.
Внешние виды, планы расположений электрооборудования и однолинейные электрические схемы главных цепей КТПНУ приведены в приложении А.
Основные технические характеристики КТПНУ. Таблица 2

п/п

Наименование параметра

Значение

1.

Мощность силового трансформатора кВА

160 250 400 630 1000 1600 2500

2.

Номинальное напряжение на стороне ВН, кВ

6, 10

3.

Наибольшее рабочее напряжение на стороне ВН, кВ

7,2, 12

4.

Номинальное напряжение на стороне НН, кВ

0,4

5.

Ток термической стойкости на стороне ВН, кА (в теч. 1с)

20 31,5

6.

Ток электродинамической стойкости на стороне ВН, кА

51

7.

Ток электродинамической стойкости на стороне НН, кА (в теч. 1с)

25

50 70

100

8.

Ток термической стойкости на стороне НН, кА (в теч. 1с)

10

25 30

40

9.

Ток сборных шин (на стороне НН), кА

0,4

0,58 0,91 1,45 2,31

3,61

10.

Уровень изоляции по ГОСТ 15161 - с масляным трансформатором; - с сухим трансформатором

нормальная облегченная

11.

Степень защиты по ГОСТ 14254

IР23, IР34

12.

Степень огнестойкости по СНиП 21-01-97

II

13.

Масса КТПНУ, кг не более:
- блок-контейнер 1,
- блок-контейнер 2, (без трансформаторов)
- блок-контейнер 3

7600 9300 7600

На чертежах А.4, А.5 приведены внешние виды, планы расположения электрооборудования и однолинейные электрические схемы главных цепей 2 КТПНУ-630/6/0,4 Т КК. КТПНУ состоит из трех мобильных блок-контейнеров (поз. 10, 11, 12, чертеж А.4), образующих здание КТПНУ, где установлены в соответствии с опросным листом и планом расположения электрооборудования шкафы: УВН (поз. 2), РУНН (поз. 4 поз. 6), конденсаторные установки поз. 9, НКУ (поз. 8) и силовые трансформаторы.

Для приема электрической энергии со стороны ВН в КТПНУ установлены шкафы УВН с выключателями ВНА и предохранителями ПКТ, к которым подводится через отверстие в основании блок-контейнера высоковольтный кабель (кабельный ввод).

В КТПНУ установлены сухие силовые трансформаторы типов ТСЗ-630. Защита силовых трансформаторов осуществляется предохранителями ПКТ, установленными в шкафах УВН. Для закатывания силовых трансформаторов внутрь блок-контейнера предусмотрены двухстворчатые утепленные двери. Охлаждение силовых трансформаторов производится двумя вентиляторами, установленными на блок-контейнерах на противоположных сторонах. Вентиляторы включаются автоматически с помощью шкафа ШСН в зависимости от температуры внутри блок-контейнерного здания.

РУ-0,4 кВ выполнено из шкафов РУНН двустороннего обслуживания с выдвижными автоматическими выключателями серий ВА, «Электрон», «Мasterpact». Шкафы РУНН соединены между собой и закреплены на основании блок-контейнера болтами М12.

Распределение электрической энергии по потребителям осуществляется от линейных шкафов РУ-0,4 кВ типа ШЛНН поз. 5 кабелем марок ВВГ, ВБбШв, АВВГ, ААШв, ААБл (кабельный вывод). Вводы- выводы под кабельные заходы выполняются с уплотнением.
В РУ-0,4 кВ предусмотрены АВР, учет активной и реактивной энергии на базе индукционных или электронных счетчиков.

Подробная информация по конструкции шкафов УВН, РУНН и схемам электрических соединений главных цепей приведена в технической информации ТВИБ.674810.100.5 ТИ.

На чертежах А.6 и А.7 приложения А приведены внешний вид, план расположения электрооборудования и однолинейная электрическая схема главных цепей 2КТПНУ-2500/6/0,4 кВ Т - ВК в мобильном здании из трех блок-контейнеров (поз. 10, 11, 12, чертеж А.6). Для приема электрической энергии установлены УВН из камер серии КСО-299М со стационарными вакуумными выключателями (поз. 2) и башни воздушного ввода (поз. 14) с комплектом шин, проходными изоляторами, опорными изоляторами и ограничителями перенапряжения (ОПН). БВВ соединены неизолированными сталеалюминевыми проводами с линейными разъединителями РЛНД-10 кВ, установленными на концевых опорах ВЛ-6, 10 кВ (воздушный ввод). УВН1 и УВН2 размещаются по торцам третьего блок-контейнера, между ними расположены трансформаторные отсеки (ТО 1 и ТО 2) с масляными трансформаторами типа ТМЗ-2500, разделенные между собой перегородкой из стального листа толщиной 2 мм. Конструкция трансформаторных отсеков аналогична приведенному варианту на чертеже А.1.

РУ-0,4 кВ выполнено из шкафов РУНН (поз. 4 - поз. 6) двустороннего обслуживания с выдвижными автоматическими выключателями.

В отличие от выше приведенных вариантов, в КТПНУ-2500/6/0,4 применен гибридный тиристорно-контактный автоматический ввод резерва (ТАВР - поз. 8).

АВР обеспечивается аппаратурой, установленной в двух шкафах ШСНН и ТАВР. В ШСНН установлен автоматический выключатель типа «Электрон» Э40 выдвижного исполнения, в ТАВР - трехфазный тиристорный ключ переменного тока.
