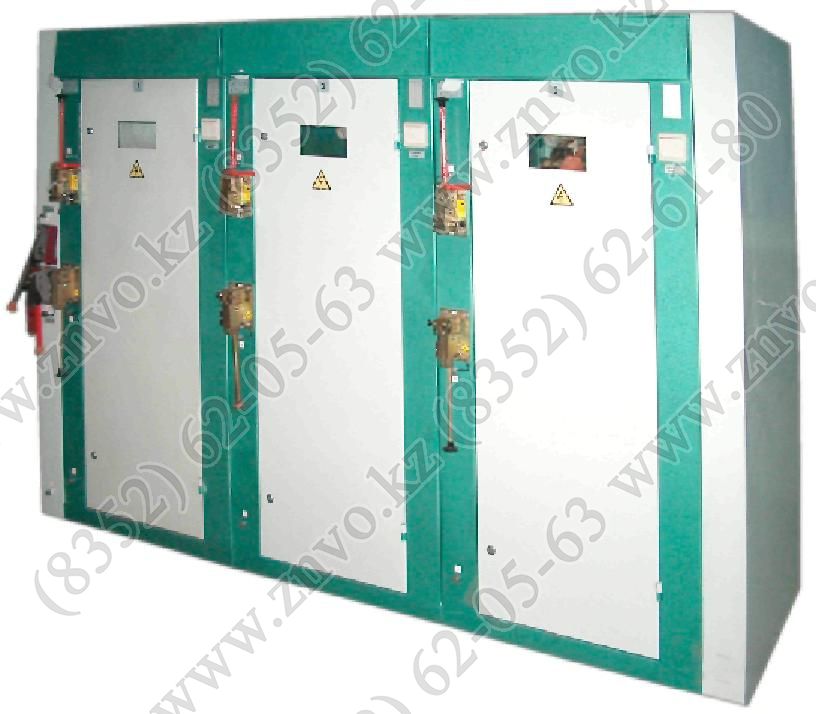

КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ВНУТРЕННЕЙ УСТАНОВКИ НАПРЯЖЕНИЕМ 6;10 кВ СЕРИЙ КСО-398, КСО-399Комплектное распределительное устройство из камер сборных одностороннего обслуживания серий КСО-398, КСО-399 (далее КРУ) предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в сетях с изолированной нейтралью. КРУ соответствуют требованиям ГОСТ 14693-90 и ТУ 3414-002-02917889-2002. КРУ в части воздействия климатических факторов внешней среды по ГОСТ 15150-69, ГОСТ 15543-70 относятся к климатическому исполнению У категории размещения 3 и эксплуатируются в следующих условиях: • высота над уровнем моря до 1000 м; • верхнее рабочее значение температуры окружающего воздуха не выше плюс 40о С; • нижнее значение температуры окружающего воздуха минус 25оС; • тип атмосферы II . Структура условного обозначения камер КРУ серий КСО-398, КСО-399: КСО 398 Х Х/Х Х Х-У3 1 2 3 4 5 6 7 1 - камера сборная одно стороннего обслуживания 2 - модификация и год разработки 1998 г. 3 - порядковый номер схемы первичных соединений 4 - номинальное напряжение, кВ (6 и 10) 5 - номинальный ток главной цепи, А (100, 630) 6 - наличие сигнализации о перегорании предохранителя: 0-отсутствует; 1- имеется 7 - климатическое исполнение, категория размещения КСО 399 Х Х/Х Х Х-У3 1 2 3 4 5 6 7 1 - камера сборная одностороннего обслуживания 2 - модификация и год разработки 1999г. 3 - номер схемы первичных соединений 4 - номинальное напряжение, кВ 5 - номинальный рабочий ток главной цепи, А: при Uн= 6 кВ при Uн= 10 кВ 1 - 31,5 1 - 31,5 2 - 50 2 - 40 3 - 80 3 - 63 4 - 100 4 - 80 5 - 125 5 - 100 6 - 630 6 - 630 6 - наличие сигнализации о перегорании предохранителя: 0-отсутствует; 1- имеется. Технические характеристики КРУ из камер серий КСО-398, КСО-399 приведены в таблице 1. Технические характеристики КРУ из камер серий КСО-398, КСО-399. Таблица 1 п/п | Наименование параметра | Значение КСО-398 КСО-399 | 1 | Номинальное напряжение, кВ | 6; 10 | 2 | Наибольшее рабочее напряжение, кВ | 7; 12 | 3 | Номинальный ток главных цепей камер КСО с выключателями нагрузки, А | 400; 630 | 4 | Номинальный ток предохранителей (см. примечания), А а) при Uн - 6 кВ; б) при Uн - 10 кВ | 20; 31,5; 50; 80; 100 20; 31,5; 40; 63 | 5 | Номинальный ток отключения выключателя нагрузки cosφ>0,7, А | 630 | 6 | Изоляция | Нормальная по ГОСТ 1516.1-76 | 7 | Номинальный ток электродинамической стойкости главных цепей, кА а) камер с выключателями нагрузки б) камер с разъединителями | 51 41 | 8 | Ток термической стойкости в течении 1 с, кА а) камер с выключателями нагрузки б) камер с разъединителями | 20 16 | 9 | Номинальное напряжение вспомогательных цепей, В переменного тока | 100; 220 | 10 | Статическое усилие на рукоятке привода главных и заземляющих ножей (см. Примечания), Н, не более | 245 | 11 | Габаритные размеры, мм - ширина - глубина - высота - масса, кг | 1000 800 1000 800 2080 1900 не более 500 |
Примечания: - номинальный ток главных цепей и предохранителей соответствует номинальному току вводного аппарата или номинальному току плавкой вставки предохранителя; - значение статистического усилия на рукоятке привода разъединителя не распространяется на пиковые значения усилия в момент ввода ножа в контакт или выхода ножа из контакта, когда допускается оперирование приводом толчком (толчками). Классификация исполнений камер серий КСО-398, КСО-399. Камеры КСО398, КСО-399 комплектуются выключателями нагрузки ВНП-М1-10/630, ВНА 10/630-20, ВНР-10/400, разъединителями РВ 10 и РВЗ 10 , приводами ПР-10, ПРБД-10, разрядниками РВО, ограничителями перенапряжения ОПН, трансформаторами тока ТЛК-10, ТОЛ-10, трансформаторами напряжения НАМИТ-10, ЗНОЛ.06-6(10), предохранителями для трансформаторов напряжения ПКН 001-10, предохранителями ПКТ 101-6(10), ПКТ 102-6(10), ПКТ 103-6(10) и другими аппаратами высокого напряжения в зависимости от схемы. Устройство камер серий КСО-398, КСО-399. Камеры КСО представляют собой сварную металлоконструкцию из стальных профилей. Внутри камеры размещена аппаратура главных цепей, доступ к камере обеспечен через дверь, на которой имеется окно для обзора внутренней зоны. В камерах КСО и шинных мостах выполнены следующие механические блокировки: • блокировка, не допускающая включения заземляющих ножей при включенных главных ножах выключателя или разъединителя; • блокировка, не допускающая включения главных ножей при включенных заземляющих ножах выключателя нагрузки или разъединителя; • блокировка, препятствующая открыванию двери камеры КСО при включенных главных ножах разъединителя; • блокировка, не допускающая включения выключателя ввода и секционного выключателя при включенных заземляющих ножах заземления сборных шин; • в камерах КСО с разъединителями на шинных мостах типа ШМР предусмотрена блокировка заземляющих ножей разъединителя с главными ножами разъединителей других камер распределительного устройства. Блокировка осуществляется одноключевым блок-замком типа МБГ-31, который устанавливается на приводах разъединителя. Подробные технические материалы на КРУ серий КСО-398, КСО-399 приведены в технической информации ТВИБ.674731.300ТИ и ТВИБ.674810.102ТИ.
|
