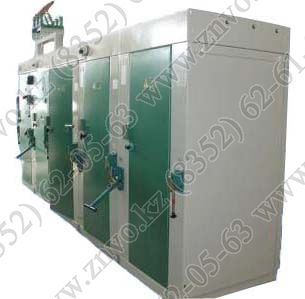

Камеры сборные одностороннего обслуживания 6 и 10 кВ серии
КСО-303 (аналоги КСО 366, КСО 366М, КСО 386, КСО 386М, КСО 392, КСО 393, КСО 395, КСО 396, КСО 397, КСО 398, КСО 399, КСО УВН). | | | Камеры сборные одностороннего обслуживания серии KCО-303 предназначены для работы в электрических установках трехфазного переменного тока частоты 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью. Из камер КСО собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер. В состав серии КСО-303 входят различные типоисполнения камер, отличающиеся друг от друга конструкцией, назначением и применяемой комплектующей аппаратурой. | | | Основные параметры КСО 303 | | | 1. Номинальное напряжение (линейное), кВ | 6; 10 | 2. Номинальное рабочее напряжение (линейное), кВ | 7,2; 12 | 3. Номинальный ток главных цепей камер с выключателем нагрузки, А | 400, 630 | 4. Номинальный ток отключения камер с выключателем нагрузки, А | 630 | 5. Наибольший ток отключения выключателя нагрузки, А | 800 | 6. Изоляция по ГОСТ 1516.1 | Нормальная | 7. Ток термической стойкости камер в течение 1 сек | | - с выключателем нагрузки (кратковременный ток), кА | 20 | - с разъединителями, кА | 16 | 8. Ток электродинамической стойкости камер с выключателем нагрузки, кА | | - с выключателем нагрузки (кратковременный ток), кА | 51 | - с разъединителями, кА | 41 | 9. Номинальный ток трансформаторов тока, А | 50; 75; 100; 150; 200; 300; 400; 630 | 10. Номинальный ток сборных шин, А | 630 | 11. Номинальный ток шинных мостов, А | 630 | 12. Номинальное напряжение цепей освещения, В:
внутри камеры КСО, В
снаружи камеры КСО, В |
24
220
| 13. Ток плавкой вставки силового предохранителя, А | 31,5; 40; 50; 63; 80; 100; 125 |
| | | Условия эксплуатации: | | | - значение температуры окружающего воздуха – от минус 40°С до плюс 40°С;
- высота над уровнем моря — не более 1000 м;
- окружающая среда не должна быть взрывоопасной, содержать токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию. | | | Классификация КСО 303 | | | 1. Уровень изоляции по ГОСТ 1516.1 | С нормальной изоляцией | 2. Наличие изоляции токоведущих шин главных цепей | С неизолированными шинами | 3. Система сборных шин | С одной системой сборных шин | 4. Условия обслуживания | С односторонним обслуживанием | 5. Вид линейных высоковольтных вводов (подсоединений) | Кабельные и шинные | 6. Наличие вакатных элементов | КСО-203, КСО-303 – без выкатных элементов;
КСО-205 – с выкатным элементом | 7. Вид камер в зависимости от устанавливаемой аппаратуры | С выключателем нагрузки
С выключателем нагрузки и предохранителями
С разъединителями
С выключателем нагрузки и трансформаторами тока
С разрядниками
С трансформаторами напряжения |
| | | Технические требования | | | Камеры КСО соответствуют требованиям настоящих технических условий ТУ 3414-003-43229919-2005 и комплекта конструкторской документации.
Материалы и комплектующие изделия, применяемые для изготовления камеры КСО, приняты техническим контролем и соответствуют действующим стандартам и техническим условиям. |
|
