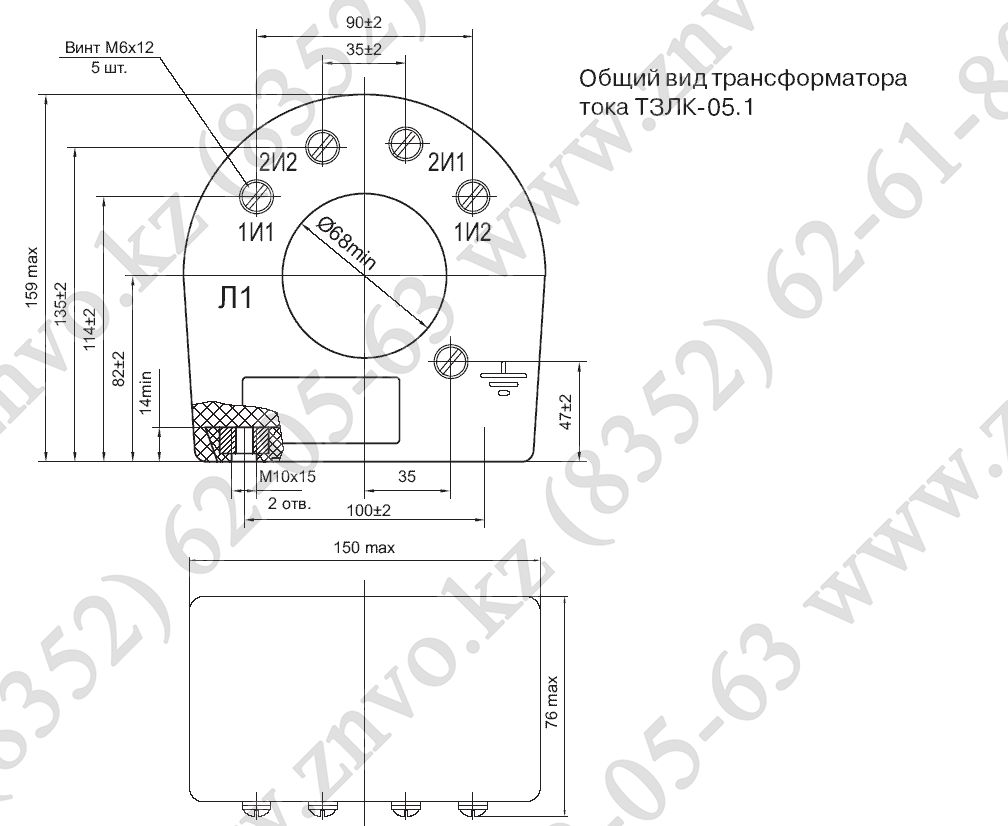

ТЗЛК-О5.1 трансформаторы тока

Скачать:

Трансформатор тока ТЗЛК-О5.1 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности и устанавливается на кабель.

Трансформаторы изготавливаются в климатическом исполнении "О" категории размещения 5.1 по ГОСТ 15150 и ГОСТ 15543.1 и предназначены для работы в следующих условиях:

температура окружающей среды при эксплуатации: от минус 50°С до плюс 55°С;
окружающая среда - атмосфера подземных выработок угольных и сланцевых шахт;
рабочее положение - любое.

Таблица 1. Технические данные

Наименование параметра	Норма
Номинальное напряжение, кВ	0,66
Испытательное одноминутное напряжение, кВ	3
Номинальная частота, Гц	50
Коэффициент трансформации	25/1
Чувствительность (вторичное напряжение при активной нагрузке 1 Ом) при первичном токе 0,25 А, не менее, мВ	7
Односекундный ток термической стойкости, А	140
Чувствительность защиты в комплексе с реле ЗЗМ-1 У2 типа "Зеро" (первичный ток), не более, А	0,17
Минимальный ток срабатывания в комплекте с реле РТЗ-51, А: при уставке 30 мА 122 мА в комплекте с реле РТ-140/0,2, А: при уставке 100 мА	0,8 2,9 3,9
Угловая погрешность тока при активной нагрузке 1 Ом относительно первичного, при первичном токе 0,25 А, не более	30°
Напряжение на выводах вторичной обмотки «1И1 и 1И2» при нагрузке 1 Ом при протекании по дополнительной обмотке «2И1 и 2И2» тока 0,04 А частоты 50 Гц, не менее, мВ	10
Процентное содержание гармонических составляющих во вторичном токе при нагрузке 1 Ом при первичном синусоидальном токе 0,2 А, не более, %	4
Масса, кг	2,4
