ТШП-0,66 шинные трансформаторы тока

Скачать:

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Испытательное одноминутное напряжение промышленной частоты - 3 кВ.

Трансформаторы класса точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета для расчета с потребителями, класса точности 1,0 - в схемах измерения.

Корпус трансформаторов выполнен из самозатухающих трудногорючих материалов.
Трансформаторы изготавливаются в исполнении "У" или "Т" категории 3 по ГОСТ 15150, предназначены для работы в следующих условиях:

высота над уровнем моря не более 1000 м;
температура окружающей среды: при эксплуатации - от минус 45°С до плюс 50°С, при транспортировании и хранении - от минус 50°С до плюс 50°С;
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение - любое.

Первичная шина трансформаторов ТОП-0,66 и ТШП-0,66 медная, покрытая оловом. Трансформаторы ТШП-0,66 могут комплектоваться медными шинами, покрытыми оловом.

Гарантийный срок эксплуатации - 8 (восемь) лет со дня ввода трансформатора в эксплуатацию, но не более 8,5 лет с момента отгрузки с завода-изготовителя. Гарантия распространяется на трансформаторы, выпущенные после 1 января 2005 года.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

Таблица 1. Технические данные

Номинальный первичный ток, А	Номинальный вторичный ток, А	Номинальная вторичная нагрузка с коэффициентом мощности cos φ = 0,8, ВА	Класс точности	Рис.
1; 5; 10; 15; 20; 30; 40; 50	1; 5	3	0,2; 0,5; 1	1
1; 5; 10; 15; 20; 30; 40; 50		5	0,2S; 0,5S; 0,5; 1
75; 80; 100; 150; 200		3	0,2
		5	0,2S; 0,5S; 0,5; 1
		10	1
200	5	5	0,5	2
300; 400	1; 5	5	0,2S; 0,5S; 0,2; 0,5; 1	2
		10	1	2
		10	0,5	3
500; 600; 750; 800		5; 10	0,2S; 0,5S; 0,2; 0,5; 1	3
600; 750; 800		15	0,2S; 0,5S
800		20	0,2S; 0,5S
750; 800		15; 20; 25	0,5
1000; 1200	1;5	3	0,2; 0,5S	5
1000; 1200		5; 10	0,5; 1
1500; 2000		5; 10	0,2S; 0,5S; 0,5; 1
2000		15	0,2S; 0,5S; 0,5; 1

Таблица 2

Номинальный первичный ток, А	Коэффициент безопасности приборов ТОП-0,66 при номинальной вторичной нагрузке, В•А
Номинальный первичный ток, А	3	5	10
1–150	6	3*; 5	2,5
200	6	3*; 5,5	3

Примечание:
*) для классов точности 0,2S и 0,5S

Таблица 3

Номинальный первичный ток , А	Коэффициент безопасности приборов при номинальной вторичной нагрузке, В•А
Номинальный первичный ток , А	3	5	10	15	20	25
200	-	5	-	-	-
300	-	2*; 5	2,5; 7**	-	-	-
400		2*; 5,5	3; 8**
500		3*; 6	2*; 5
600		4*; 7,5	2*; 5	2*
750		4*; 11	3*; 6		6	5
800		4*; 11	3*; 6		2*; 6	5
1000, 1200	7		3*; 4	3*; 6	-
1500			3*; 5
2000			3*; 7

Примечание:
*) для классов точности 0,2S и 0,5S
**) для класса точности 0,5

Таблица 4

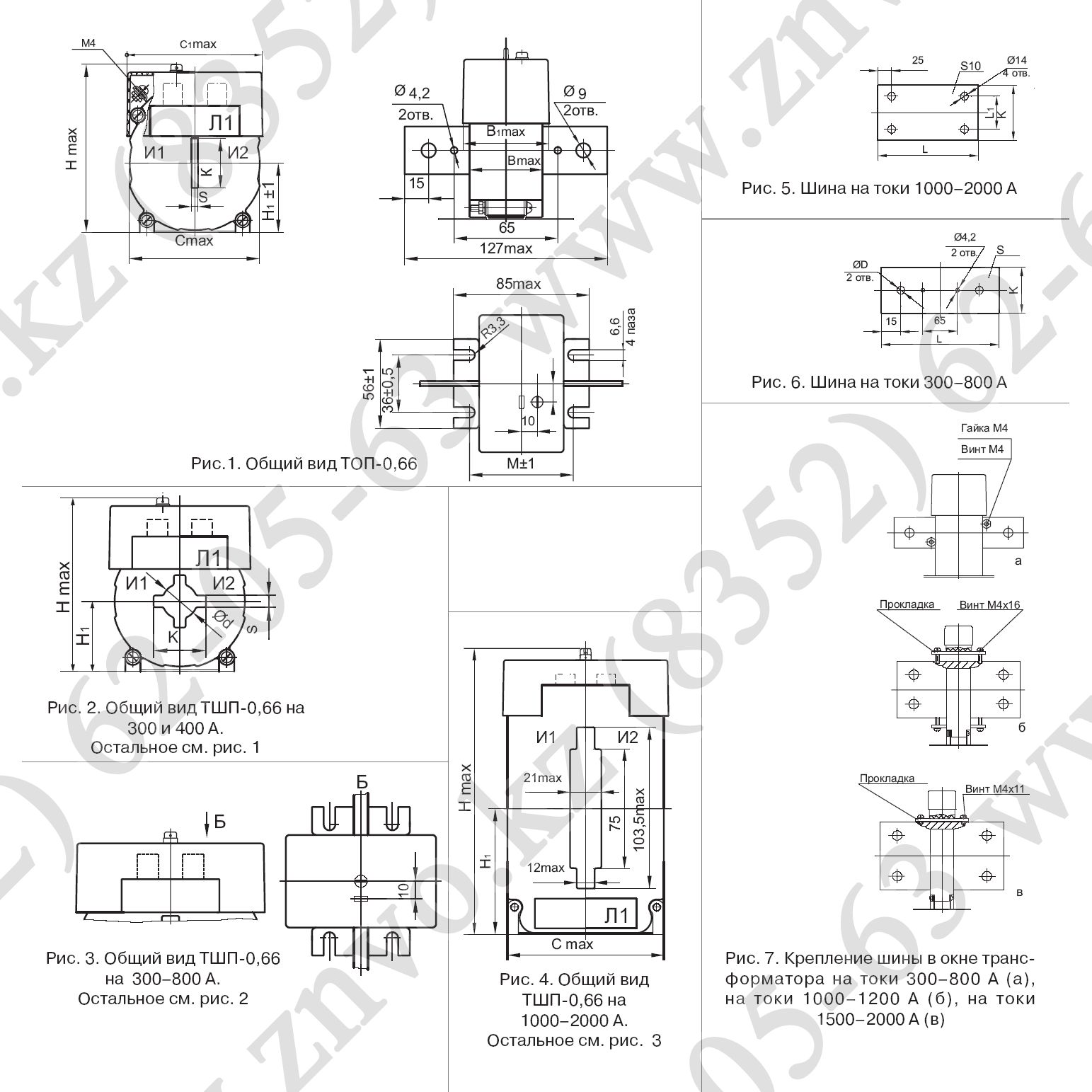

Тип трансформатора	Номинальный первичный ток, А	Рис.	Размеры, мм								Размеры шин, мм					Масса, кг, max
Тип трансформатора	Номинальный первичный ток, А	Рис.	C	C1	B	B1	H	H1	M	d	K	S	D	L	L1	без шины	с шиной
ТОП-0,66	1–200	1	81	86	46	53	107	43	65	-	30	3	9	-	-	-	0,75
ТШП-0,66	200; 300;400	2	76	83	40	47	103	43	65	21	30	6	11	127	-	0,6	0,8
	300–800	3	105	108	44	51	131	54	58	28	50	8	11	152	-	0,75	1,3
	1000; 1200	4	99	106	35	41	188	82		-	80	6	14	182	40	0,9	2,2
	1500; 2000	4	99	106	35	41	188	82		-	100	6	14	182	60	0,9	2,5

Таблица 5

Тип трансформатора	Номинальный первичный ток, А	Масса, кг max
Тип трансформатора	Номинальный первичный ток, А	без шины	с шиной
ТОП-0,66	1–200	-	0,75
ТШП-0,66	300;400	0,6	0,8
	300–800	0,75	1,3
	1000; 1200	0,9	1,7
	1500; 2000	0,9	1,9
