КТПСН-10, КТПСН-6, КТПП-10, КТПП-6 кВ внутренней установки 250-2500 кВА
Увеличить

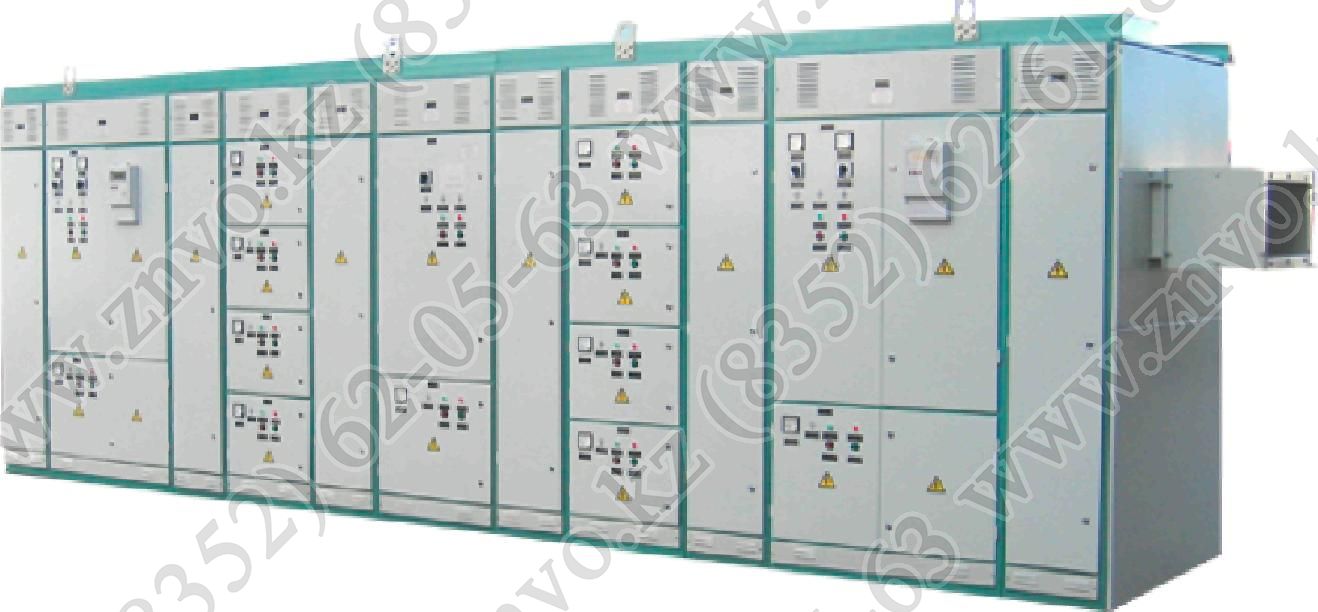

КТПСН-10, КТПСН-6, КТПП-10, КТПП-6 кВ внутренней установки 250-2500 кВА

Скачать: Подробное описание КТПСН-10(6), КТПП-10(6) кВ внутренней установки 250-2500 кВА (1,17 MB)

КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ ВНУТРЕННЕЙ УСТАНОВКИ МОЩНОСТЬЮ 250-2500 кВА НАПРЯЖЕНИЕМ 6(10)/0,4 кВ

Комплектные трансформаторные подстанции внутренней установки предна-значены для приёма, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц. Настоящая техническая информация распространяется на комплектные трансформаторные подстанции внутренней установки мощностью от 250-2500 кВА на напряжение до 10кВ.

Применяются в системах электроснабжения:
-промышленных, нефтегазодобывающих, газовых, химических, энергетиче-ских предприятий типоисполнение КТПП;
-потребителей собственных нужд атомных, тепловых и гидроэлектростанций-типоисполнение КТПСН;

КТПП и КТПСН предназначены для работы в следующих условиях:
-высота над уровнем моря не более 1000 м;
-температура окружающего воздуха от -40°С до +40°С;
-относительная влажность воздуха 80% при 20°С;
-окружающая среда - невзрывоопасная, не содержащая едких паров и газов, разрушающих металлы и изоляцию;
-отсутствие резких толчков, ударов и сильной тряски;

В КТПП и КТПСН предусмотрены:
-схема автоматического ввода резерва (АВР) на базе электромеханических ре-ле или на микропроцессорных терминалах релейной защиты и автоматики;
-применение блока тиристорного автоматического ввода резерва (ТАВР);
-учет активной и реактивной энергии;
-дистанционное управление и сигнализация;
-интеграция в систему АСУ электроснабжения;
КТПП и КТПСН выполняются в климатическом исполнении У категории раз-мещения 3. В КТПП и КТПСН применяются двухобмоточные трехфазные трансформаторы сухого или масляного исполнения, устройство и работа которых при-ведена в техническом описании и инструкции на конкретный тип трансформатора.
КТПП и КТПСН состоит из вводного устройства высокого напряжения (УВН), силовых трансформаторов и распределительного устройства низкого напряжения (РУНН).
РУНН комплектуется шкафами двухстороннего обслуживания: ввода (ШВНН), секционирования (ШСНН), линейными (ШЛНН), соединительными (ШС), кабельными (ШК).
Оперативное обслуживание шкафов РУНН производится с фасада, доступ к сборным шинам с задней стороны шкафов, кабельным присоединениям с задней или передней стороны шкафов.
Подключение трансформатора к выводу РУНН и ошиновка РУНН выполняются медными шинами.
В схемах КТПП с вводом от дизельной электростанции (ДЭС) дополнительно устанавливается шкаф ввода от ДЭС.
КТПП могут поставляться в модульных блок-контейнерных зданиях для объектов нефтегазодобывающего комплекса (см. техническую информацию ТВИБ.674825.001.1 ТИ).

Комплектные трансформаторные подстанции промышленные КТПП 250-2500/6(10)0,4 КТПП ( пример заполнения опросного листа см. приложения А, Б) предназначена для электроснабжения электроприёмников промышленных предприятий. В кчестве коммутационных аппаратов применяются автоматические выключатели серий ВА, «Электрон» - (г. Ульяновск, и г. Дивногорск), «Masterpact», «Соmpact» производства фирмы «Schneider Electric», « SACE Isomax », «SACE Emaх» фир-мы «АВВ», а также выключатели фирм «Siemens», «ОЕZ» и других производителей.
Для защиты потребителей схема предусматривает защиту от однофазных замыканий, защиту от перегрузки. При работе двухтрансформаторной подстанции предусмотрена автоматика включения резерва, которая выполняется на базе электромеханических реле или на микропроцессорных терминалах релейной защиты и автоматики. В случае необходимости возможно дополнение схемы с выводом на телемеханику. Имеется возможность учёта и измерения электроэнергии на вводе и линейных фидерах. Выполняется учёт активной и реактивной электроэнергии на базе индуктивных и электронных счётчиков. Весь электрический монтаж выполняется на заводе-изготовителе и проходит приёмо-сдаточные испытания на функциониро-вание.

Комплектные трансформаторные подстанции собственных нужд КТПСН 250-2500/6(10)0,4 Подстанции предназначены для приема, преобразования и распределения электрической энергии трехфазного электрического тока частоты 50 Гц, изготовляемые для потребителей собственных нужд атомных, тепловых и гидроэлектростанций, а также других электроприёмников. В шкафах РУНН размещены силовые и релейные ячейки. В силовых ячейках устанавливаются выдвижные автоматические выключатели, в релейных ячейках выдвижные блоки со смонтированной на них аппаратурой.
Сочетание силовых и релейных блоков зависит от заказа. Схемы вспомогательных цепей силовых и релейных блоков имеют множество типоисполнений и позволяют выполнить управление и защиту каждого электроприёмника в отдельности или обеспечить общесекционное управление подстанцией. Схемы выполняются по типовой работе ВГПИ-АТЭП номер 192204.0000036.02977.000.ЭА01.
КТПП и КТПСН изготавливаются в соответствии с требованиями стандартов ГОСТ14695-80Е и технических условий ТУ 3434-001-02917889-2002, ТУ 3414-002-2917889-2002.

Технические данные КТПП и КТПСН приведены в таблице 1.
Признаки классификации приведены в таблице 2.
Перечень основного оборудования встраиваемого в КТПП и КТПСН приведен в таблице 3.

Технические данные КТПП и КТПСН. Таблица 1.

п/п

Наименование параметра

Значение параметра для КТПП и КТПСН мощности, кВ•А





250; 400; 630
1000; 1600; 2500

1.

Номинальное напряжение на стороне ВН, кВ

6; 10

2.

Наибольшее рабочее напряжение на стороне ВН, кВ

7,2; 12

3.

Номинальное напряжение на стороне НН, кВ

0,4

4.

Ток термической стойкости на стороне ВН, кА (в течение 1 с.)

20
31,5

5.

Ток электродинамической стойкости на стороне ВН, кА

51

6.

Ток электродинамической стойкости на сторонеНН, кА

25; 50
70; 100

7.

Ток термической стойкости на стороне НН, кА (в течение 1 с.)

10; 25
30; 40

8.

Ток сборных шин, кА

0,4; 0,58; 0,91
1,45; 2,31; 3,61

9.

Уровень изоляции по ГОСТ 1516.1
- с масляным трансформатором
- с сухим трансформатором


нормальная облегченная

10.

Масса, кг, не более, РУНН из 5 шкафов

2000; 2000; 2000
2000; 4000; 6000

Признаки классификации КТПП и КТПСН. Таблица 2

п/п

Признаки классификации

КТПП и КТПСН 250-2500 кВ•А

1

По типу   силового трансформатора

- с масляным трансформатором;
- с сухим трансформатором;

2

По способу выполнения нейтрали трансформатора на стороне НН

- с глухозаземленной нейтралью

3

По взаимному расположению изделий

Однорядное, двухрядное

4

По числу применяемых силовых трансформаторов

- с одним трансформатором;
- с двумя трансформаторами

5

Наличие изоляции шин в РУНН

- с неизолированными шинами

6

По выполнению высоковольтного ввода

Сверху, снизу, кабелем

7

По выполнению вводов (шинами и кабелем) в РУНН

- вывод вверх*;
- вывод вниз

8

По климатическим исполнениям и месту размещения

- категория 3 исполнения У;
- категория 1 исполнения У, для   УВН   трансформатора шинного моста

9

По виду оболочек и степени защиты

- для У3-IP31;   - для У1-IP44

10

По способу установки автоматических выключателей

с выдвижными выключателями

11

По назначению шкафов РУНН

- вводные;
- линейные;
- секционные;
- соединительные;
- кабельные;

* - кабельные выводы закрываются крышками

Перечень основного оборудования встраиваемого в КТПП и КТПСН Таблица 3.

п/п

Оборудование

Изготовитель

1

Силовые трансформаторы:
- ТМФ-250, 400 кВА
- ТМЗ-630, 1000, 1600, 2500 кВА
- ТСЗ-250, 400, 630, 1000, 1600, 2500 кВ•А

"Укрэлектроаппарат" г. Хмельницк "Укрэлектроаппарат" г. Хмельницк "Уралэлектромаш" г. Екатеринбург

2

Выключатели автоматические "Masterpact":
- NW. NT
- Э06В, Э16В, Э25В, Э40В
- ВА55-43- __________ *
- ВА55-41- __________ *
- ВА51-39- __________ *
- ВА04-36- __________ *
- А3794 Б, А3794 С
- ВА57-35
- ВА57-31
- ВА57 Ф 35
- А3716 Б, А3716 Ф

"Schneider Electric"
АОЗТ "Контактор" г. Ульяновск
--" "--
--" "--
--" "--
--" "--
АО "ДЗНВА" г. Дивногорск
--" "--
--" "--
--" "--

3

Выключатели нагрузки:
- ВНП-М1-10/630
- ВНА
- ВНПР

ОАО "НЗВА" г. Нальчик ОАО "Электрощит" г. Самара "МЭЛ" г. Москва

4

Выключатели вакуумные:
- ВВ/TEL-10 __________ *
-ВНБ-10/630-10
- ВБЭМ-10-20/1000

ПК "Таврида Электрик" г. Севастополь "Контакт" г. Саратов "Контакт" г. Саратов

5

Предохранители типов:
- ПКТ 102-6(10)У3
- ПКТ 103-6(10)У



6

Трансформаторы тока:
- ТНШ-0,66- _________ */5 У3
- ТНЛ-0,66- _________ */5 У3
- ТПОЛ 10- _________ */5 У3

ОАО "СЗТТ" г. Свердловск ОАО "СЗТТ" г. Свердловск ОАО "СЗТТ" г. Свердловск

7

Счетчики электрической энергии:
- СР4У-И673М
- СА4У-И672М Счетчики электронные:
- ЦЭ-6803, ЦЭ-6811
- ПСЧ-3, ПСЧ-4, ПСЧ-4Р. СЭТ-4ТМ

ОАО "ЧЭАЗ" г. Чебоксары ОАО "ЧЭАЗ" г. Чебоксары
"Энергомера"   г. Ставрополь
ТД "Микрон" г. Нижний Новгород

8

Разъединители:
РВЗ-10- __________ УХЛ2
РВФЗ-10 _________ УХЛ2

ОАО "НТЭАЗ" г. Нижняя Тура

*-каталожные номера или технические параметры определяются заказчиком

Устройство и работа КТПП и КТПСН.
КТПП и КТПСН изготавливают и поставляют транспортными группами от-дельными частями, подготовленными для сборки на месте монтажа. Ввод со сторо-ны высшего напряжения осуществляется непосредственным подключением снизу или сверху высоковольтного кабеля от питающей сети 6(10) кВ через выключатель нагрузки или силовой вакуумный выключатель, размещаемый в шкафу УВН. В КТПП и КТПСН применяется схема с одной системой сборных шин (для подстан-ций мощностью 2500 кВА расщеплённая система сборных шин), секционированная с помощью секционного выключателя. Секции работают раздельно и секционный выключатель нормально отключен. Если по какой либо причине отключается одна из питающих линий и питаемая секция обесточивается, то питание этой секции ав-томатически восстанавливается в результате срабатывания АВР. Перечень основного оборудования встраиваемого в КТПП и КТПСН приведен в таблице 3.

Устройство и работа УВН.
УВН состоит из шкафа ШВВ или КСО-299М и СУВН. Коммутация силовой цепи 6 (10) кВ осуществляется при помощи выключателя нагрузки в ШВВ или си-лового вакуумного выключателя в КСО-299М. Отключенное положение ШВВ контролируется при помощи ножей заземления с сопутствующими блокировками, функции и назначение которых соответствуют НТД по безопасности.

Выбор плавких предохранителей для защиты трансформаторов производится с помощью
таблицы 4 по следующим параметрам:
- рабочее напряжение;
- номинальная мощность трансформатора.

Параметры выбора плавких предохранителей. Таблица 4

РАБОЧЕЕ НАПРЯЖЕНИЕ кВ

НОМИНАЛЬНАЯ МОЩНОСТЬ ТРАНСФОРМАТОРА кВ•А

25; 40

63; 100

160; 250

400; 630

1000; 1600

6

5; 8

10; 16

31,5; 50

80; 100

160; 200

10

3,2; 5

8; 10

20; 31,5

50; 80

100; 160

Устройство и работа РУНН.
РУНН состоит из одной, двух или более транспортных групп. Каждая транспортная группа представляет собой набор шкафов с установленными в них аппара-тами, измерительными и защитными приборами и вспомогательными устройствами со всеми внутренними электрическими соединениями главных и вспомогательных цепей. В транспортной группе шкафы стыкуются между собой болтовыми соединениями. Для подъёма и перемещения транспортных групп вверху предусмотрены подъёмные устройства.
Шкафы РУНН по своему функциональному назначению делятся на вводные (ШВНН), линейные (ШЛНН), секционные (ШСНН), соединительные (ШС), кабель-ные (ШК).
Шкафы РУНН представляют собой единую конструкцию. Каждый шкаф раз-делён на отсеки выключателей и релейный отсек, где установлена аппаратура управления автоматики и учёта электроэнергии, а так же отсек шин, где размещены сборные шины, шинные ответвления для кабельных и шинных присоединений и трансформаторы тока.
Автоматические выключатели в шкафах расположены вертикально по высоте шкафа, каждый в своём отсеке, при этом обеспечивается взаимозаменяемость одно-типных выключателей в любом отсеке. Подробное описание автоматических вы-ключателей и их устройство приведены в техническом описании и инструкции по эксплуатации на конкретный тип выключателя.
ВНИМАНИЕ! Ошиновка ввода и сборная шина РУНН выполняются на ток, равный номинальному току силового трансформатора с коэффициентом 1,3 Iн (1,4 Iн по специальному заказу) в соответствии с ГОСТ 14695-80. Вышеуказанные усло-вия относятся к выбору вводного автоматического выключателя.

Устройства соединительные УВН с трансформатором (СУВН) и РУНН с трансформатором (СУНН).
Устройство СУВН предназначено для осуществления механической и элек-трической связи между ШВВ и силовым трансформатором, СУНН между вводным шкафом РУНН и силовым трансформатором, а шинопроводы НН при их двухряд-ном расположении или при смешанной установке РУНН и силовых трансформато-ров.
Секция шинопровода представляет собой разъёмную металлическую конст-рукцию, внутри которой на изоляторах расположены шины. Шинопроводы имеют заземление через корпус силового трансформатора, а также заземление между сек-циями. Секционный шинопровод рассчитан на протекание тока Iн силового транс-форматора, выполняя функцию сборных шин при аварийном режиме, когда сборные шины одного из блоков РУНН левой или правой секции несут нагрузку 1,4 Iн сило-вого трансформатора по ГОСТ 14695-80. при этом до аварийного режима каждый из блоков РУНН левой или правой секции должен работать в режиме 0,7 Iн силового трансформатора.

Вспомогательные цепи.
Конструкция шкафов ввода РУНН обеспечивает установку трёх трансформа-торов тока на вводе для измерения, учёта электрической энергии, для защиты от пе-регрузки, при этом трансформаторы тока устанавливаются по направлению потока мощности после вводного выключателя.На нулевой шине устанавливается транс-форматор тока для защиты от однофазных замыканий.
В вводных шкафах РУНН устанавливаются амперметры для измерения токов в каждой фазе, вольтметр, трёхфазный счётчик учёта активной, реактивной энергии.

В РУНН на отходящих линиях устанавливаются трансформаторы тока в вариантах (по заказу):
- один трансформатор тока для подключения амперметра;
- три трансформатора тока для подключения амперметра и трёхфазного счётчика активной и реактивной энергии для подстанций с заземлённой нейтралью на напряжение 0,4 кВ только для мощностей 1600, 2500 кВА.
- учёт энергии на отходящих линиях осуществляется трёхфазными счётчиками активной (реактивной по заказу) энергии, при этом допускается установка счётчиков в отдельно стоящих шкафах.

В двухтрансформаторных КТПП и КТПСН предусмотрены защиты:
- от однофазных коротких замыканий в РУНН с действием на отключение вводного выключателя с выдержкой времени для подстанций с заземлённой ней-тралью;
- отключение вводного выключателя РУНН с выдержкой времени при исчез-новении напряжения на данном вводе для подстанций с заземлённой нейтралью 0,4 кВ;
- цепей управления и цепей сигнализации автоматическими выключателями;
- от перегрузки с действием на сигнал;
- от несимметричного режима с действием на отключение вводного выключа-теля для комплектных трансформаторных подстанций мощностью 1600, 2500 кВ•А с заземлённой нейтралью 0,4 кВ.
В РУНН предусмотрено автоматическое включение секционного выключателя РУНН при исчезновении напряжения на одном из вводов, при исчезновении напря-жения на одной из фаз (несимметричный режим для подстанций мощностью1600, 2500 кВ•А).

Сигнализация:
- срабатывание защиты от однофазных замыканий на землю;
- срабатывание устройства АВР или ТАВР;
- положение всех выключателей НН;
- повышение давления и температуры масла в силовом Трансформаторе;
- при отклонениях от нормального режима работы КТПП и КТПСН аварийное отключение выключателей НН.

Измерение:
- напряжения, тока нагрузки на вводах;
- тока нагрузки на отходящих линиях (по заказу).
Заказ на изготовление комплектной трансформаторной подстанции внутрен-ней установки оформить в виде опросного листа (см.приложения А, Б).
Подробные технические материалы по КТПП и КПТСН приведены в техниче-ской информации ТВИБ.674810.100.624 ТИ
