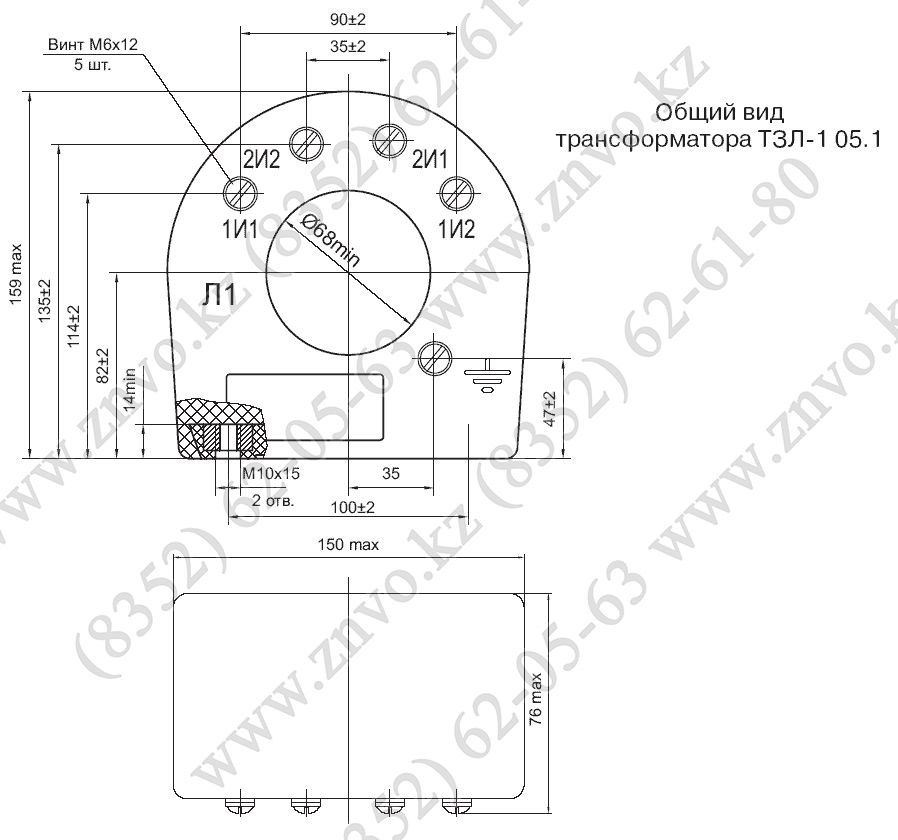

ТЗЛ-1 О5.1 трансформаторы тока
Увеличить


ТЗЛ-1 О5.1 трансформаторы тока

Скачать: Руководство по эксплуатации трансформаторы тока ТЗЛ-1 О5.1 (0,78 MB)

Трансформатор тока ТЗЛ-1 О5.1 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности.

Трансформатор устанавливается на кабель.
Трансформатор изготавливается в климатическом исполнении "О" категории размещения 5.1 по ГОСТ 15150 и предназначен для эксплуатации в следующих условиях:
- рабочее значение температуры воздуха: верхнее значение от минус 50°С до плюс 55°С;
- рабочее положение - любое.

Технические данные. Таблица 1

Наименование параметра

Норма
Номинальное напряжение, кВ
0,66
Испытательное одноминутное напряжение, кВ
3
Номинальная частота, Гц
50 или 60
Коэффициент трансформации
25/1
Односекундный ток термической стойкости вторичной обмотки, А
140
Напряжение на выводах вторичной обмотки (1И1, 1И2) при нагрузке 1 Ом и коэффициенте мощности, равном 1, при протекании по обмотке для проверки функционирования защиты (2И1, 2И2) тока 40 мА частоты 50 Гц, мВ, не менее
10
Масса, кг
3,3±0,2

Таблица 2

Параметр

Соединение трансформаторов
Параллельное
Последовательное
Количество трансформаторов
1
2
3
4
2
3
4
5

Чувствительность защиты по первичному току, не более, А:
ток уставки 0,02
ток уставки 0,122



1,5
7,0


2,0
12,0


2,5
15,5


2,8
18,5


1,5
7,5


2,0
8,0


2,2
9,0


2,5
10
