Комплектные малогабаритные распределительные устройства серии КВ-02-104 (К-104)

Комплектные распределительные устройства КРУ предназначены для работы в электрических установках трёхфазного переменного тока частоты    50 Гц напряжением 6 и 10 кВ для систем с изолированной или заземлённой через дугогасящий реактор нейтралью.
КРУ также применяются в закрытых распределительных устройствах и электроустановках с частыми коммутационными операциями при наличии шкафов с вакуумными выключателями.
Шкафы КРУ изготавливаются для нужд народного хозяйства.

КВ-02-104

Основные параметры шкафов КВ (КРУ)



Наименование параметра

Значение

1. Номинальное напряжение, кВ

6; 10

2. Наибольшее рабочее напряжение, кВ

7,2; 12

3. Номинальный ток главных цепей шкафов с вакуумным выключателем, А

630; 1000; 1600; 2000; 3150

4. Номинальный ток сборных шин, А

1000; 1600; 2000; 3150

5. Номинальные токи отключения выключателей, кА

20; 31,5

6. Ток термической стойкости для промежутка времени 1с, кА

34,5  54,5

7. Ток термической стойкости для промежутка времени 3с, кА

20; 31,5

8. Номинальный ток электродинамической стойкости главных цепей шкафа, кА

51; 81

9. Номинальная мощность трансформаторов СН, кВА

До 40

10. Величина тока холостого хода, отключаемая разъединяющими контактами выдвижных элементов, А

0,4 (10кВ);  0,6 (6кВ)


Шкафы серии КВ-02-104 (К-104) включают в себя перечисленную ниже номенклатуру исполнения в зависимости от установленной в них аппаратуры главных цепей и токопроводов.


ШВМП

шкаф с выключателем масляным с пружинным приводом

ШВМЭ

шкаф с выключателем масляным с электромагнитным приводом

ШВВЭ

с выключателем вакуумным с электромагнитным приводом

ШКА

шкаф с комбинированной аппаратурой (с трансформаторами напряжения, разрядниками, конденсаторами)

ШГВ

шкаф глухого ввода

ШШВ

шкаф шинных вводов

ШВ

шкаф вставок

ШП

шкаф переходной

ШНВА

шкаф с низковольтной аппаратурой

ОРШ

отдельно стоящий релейный шкаф

ШР

комплектный шкаф с разъединителями

ШКА

комплектный шкаф со статическими конденсаторами и разрядниками

ШТН

комплектный шкаф с трансформаторами напряжения НАМИ– 10; НОМ–6 (10); НОЛ–08; ЗНОЛ-06;

ШКС

комплектный шкаф с кабельными сборками и кабельными перемычками

ШШП

комплектный шкаф с шинными выводами и шинными перемычками

ШСТ

комплектный шкаф с силовым трансформатором

ШПС

комплектный шкаф с силовыми предохранителями




Условия эксплуатации:



Номинальные значения климатических факторов эксплуатации КРУ – У3 по ГОСТ 15150 и ГОСТ 15543.1.
Высота установки КРУ над уровнем моря не более 1000 м.
Диапазон температур окружающего воздуха:
- от 1 до 40 °С – для шкафов без установки подогревателей;
- от минус 25 до плюс 40 °С – для шкафов с установкой подогревателей в релейном шкафу.
Окружающая среда – невзрывоопасная, не содержащая агрессивных газов и испарений, химических отложений; не насыщенная токопроводящей пылью и водяными парами, снижающими параметры изделий в недопустимых пределах.



Классификация исполнения шкафов КРУ:



1. Система сборных шин

Одинарная с неразделенными фазами

2. Уровень изоляции по ГОСТ 15156.1

Нормальная изоляция

3. Наличие выкатных элементов

С выкатными элементами

Без выкатных элементов

4. Исполнение шинных вспомогательных вводов

Кабельные

шинные

5. Условие обслуживания

С двусторонним обслуживанием

6. Наличие изоляции токоведущих частей

С неизолированными шинами

С частично изолированными шинами

С полностью изолированными шинами

7. Степень защиты

По ГОСТ 14254

8. Тип встроенного выключателя

ВКЭ, ВВЭМ, ВБЭК, ВБ,  ВЭ/ТЕL, VF(ABB), LF(Schneider Electric) и т.д.

9. Номинальное напряжение вспомогательных цепей

Постоянного тока 110 и 220 В

Переменного 220 В

10. Максимальное количество кабелей

До 1600 А – 4,   до 3150А - 10

11. Наибольшее сечение высоковольтных кабелей

3х240

12. Схемы вспомогательных цепей устройств релейной защиты и автоматики с применением

электромеханической аппаратуры

микропроцессорных устройств типа Sepam, Micom, SPAC, ТЭМП, Сириус, Орион, БМРЗ

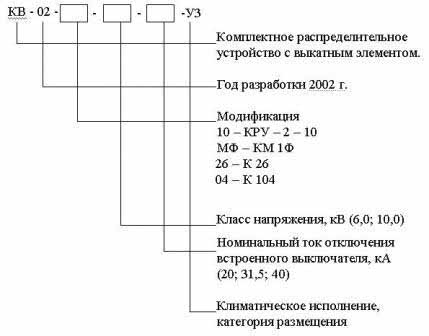

Пример записи шкафа КРУ при заказе:

КВ-02-104

-шкаф КРУ на номинальное напряжение 6 кВ,  номинальный ток отключения 20 кА:
КВ-02-104-6-20-У3  ТУ3414-001-43229919-2002.
Схемы главных цепей комплектных распределительных устройств соответствуют схемам главных цепей по ТУ 3414-001-43229919-2002.
