Силовые трансформаторы ИЛН-15 и ИЛН-35

Скачать:

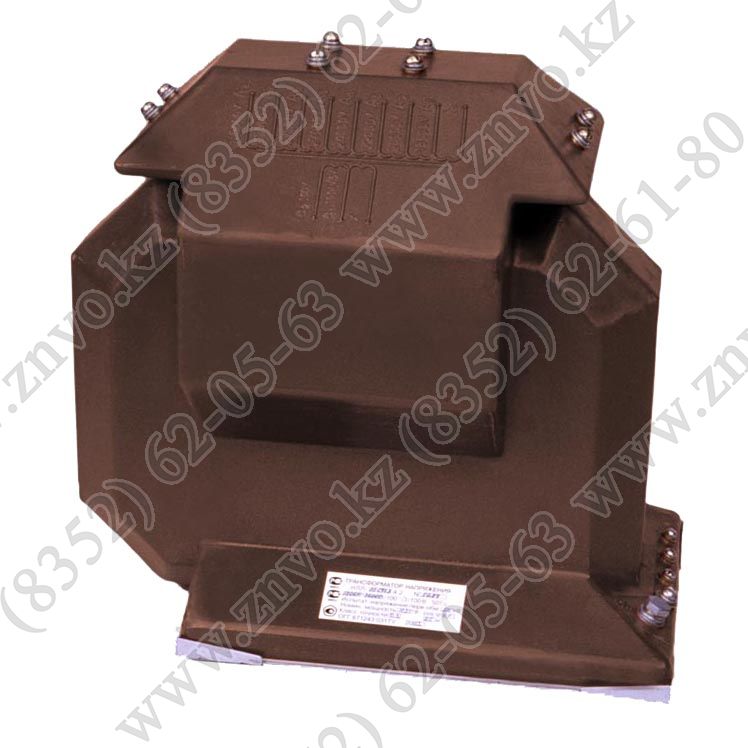

Трансформаторы ИЛН-15 и ИЛН-35 служат в качестве источника высокого напряжения при поверке трансформаторов напряжения в лабораториях и на испытательных станциях.

Трансформаторы предназначены как для стационарной установки в составе испытательной станции, так и для встраивания в передвижные испытательные станции на любом виде транспорта.

Трансформаторы изготавливаются в климатическом исполнении «УХЛ» и «Т» категории размещения 4.2 по ГОСТ 15150.

Таблица 1. Основные технические данные и характеристики силового трансформатора ИЛН-15

Наименование параметра	Значение
Класс напряжения, кВ	15
Напряжение вторичной обмотки, В	3000, 3300, 6000, 6300, 6600, 6900, 10000, 11000, 13800, 15000, 15750, 16000
Номинальное напряжение первичной обмотки, В	200
Максимальное напряжение первичной обмотки, В	240
Мощность трансформатора в длительном режиме работы, В·А	1200
Максимальная мощность трансформатора, В·А	1500
Номинальная частота, Гц	50
Схема и группа соединения обмоток	1/1-0
Испытательное одноминутное напряжение частотой 50 Гц на выводе А12, кВ	27

Таблица 2. Основные технические данные и характеристики силового трансформатора ИЛН-35

Наименование параметра	Значение
Класс напряжения, кВ	35
Напряжение вторичной обмотки, В	18000, 20000, 22000, 24000, 27000, 27500, 35000, 36000
Номинальное напряжение первичной обмотки, В	200
Максимальное напряжение первичной обмотки, В	240
Мощность трансформатора в длительном режиме работы, В·А	1200
Максимальная мощность трансформатора, В·А	1500
Номинальная частота, Гц	50
Схема и группа соединения обмоток	1/1-0
Испытательное одноминутное напряжение частотой 50 Гц на выводе А8, кВ	54
