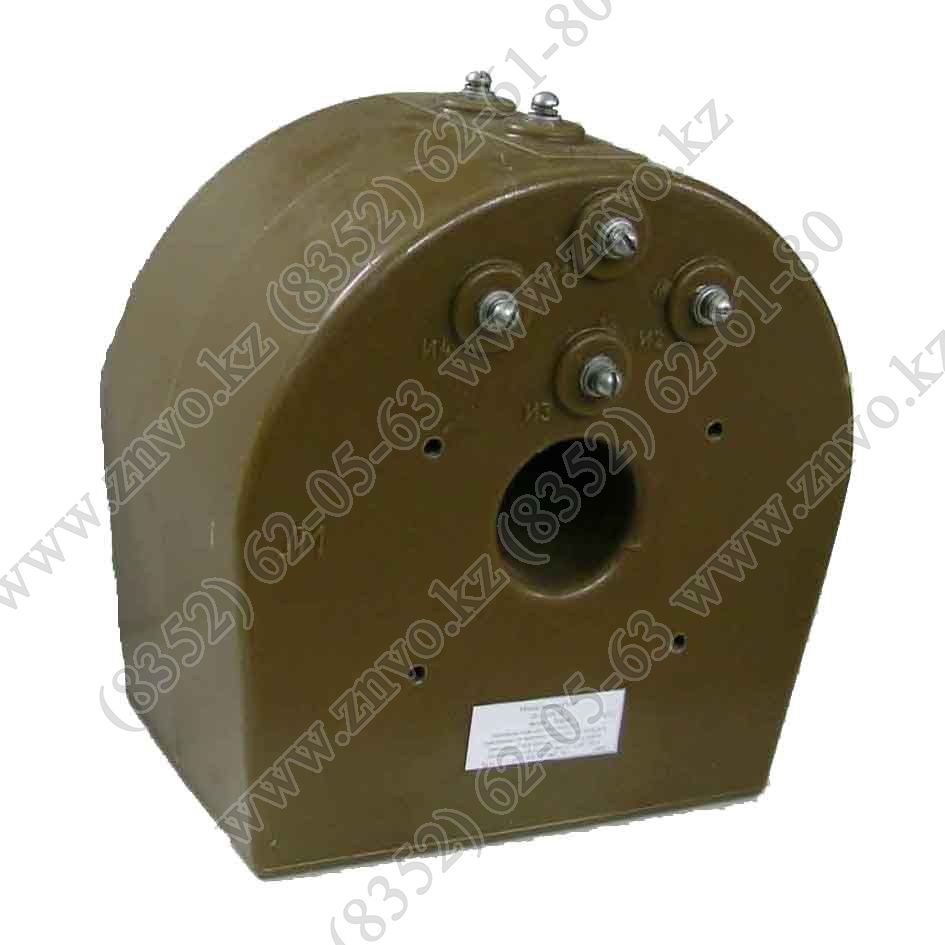

Трансформатор нагрузочный ИЛТ-10
Увеличить


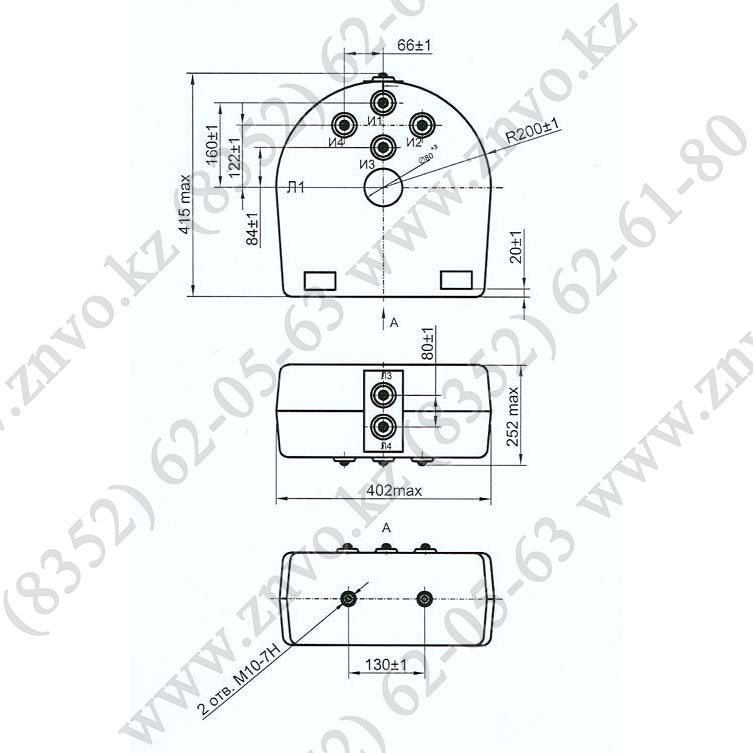

Трансформатор нагрузочный ИЛТ-10

Скачать:

Трансформаторы предназначены для питания испытательных схем, используемых при метрологической поверке измерительных трансформаторов тока, при настройке релейных защит (МТЗ и других токовых защит).

Трансформаторы предназначены как для стационарной установки в составе испытательной станции, так и для встраивания в передвижные испытательные станции на любом виде транспорта.

Трансформаторы изготавливаются в исполнении У2 или Т2 по ГОСТ 15150 и предназначены для работы в следующих условиях:

  • высота над уровнем моря не более 1000 м;
  • температура окружающей среды при эксплуатации:
          от минус 50 оС до плюс 45 оС для исполнения У2;
          от минус 10 оС до плюс 60 оС для исполнения Т2;
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • положение в пространстве – любое.

Технические данные

Наименование параметра

Значение

Входное напряжение, В

0 ÷ 250

Класс напряжения, кВ

0,66

Испытательное одноминvтное напряжение, кВ

3 (3,3**)

Номинальная частота, Гц

50 or 60

Односекvндный ток термической стойкости, А

140

Номинальный ток первичных обмоток (И1-И2; И3 -И4), А

80

Кратковременный ток (длительностью до 20мин) первичных обмоток (И1-И2; И3-И4), А

200

Номинальный ток вторичной обмотки Л3-Л4, А

160

Кратковременный ток (длительностью до 20мин) вторичной обмотки (Л3-Л4), А

400

Номинальный ток вторичной обмотки Л1-Л2, А

3000



Длина измерительного контура (мм)

 Напряжение на входе трансформатора (В)

 Токи в обмотках трансформатора (А)

 И1-И2
И3-И4

 И1-И4

Л1-Л2

Л3-Л4

6000

160

56

-

3000

-

6000

250

106

-

4920

-

2450

177

200

-

10000

-

6000

250

-

28

2520

-

6000

60

20

-

-

400

Масса трансформатора ИЛТ-10 - 92 кг.
