Сухой силовой трансформатор с литой изоляцией ТЛС
Увеличить


Сухой силовой трансформатор с литой изоляцией ТЛС

Скачать: Руководство по эксплуатации сухой силовой трансформатор с литой изоляцией ТЛС (1,81 MB)

Трансформаторы силовые сухие с литой изоляцией серии ТЛС по ГОСТ 11677 изготавливаются для нужд электроэнергетики, в том числе для собственных нужд энергообъектов.

Трансформаторы изготавливаются класса напряжения 6 и 10 кВ, климатического исполнения «УХЛ», категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:

  • высота над уровнем моря – не более 1000м;
  • температура воздуха при эксплуатации от минус 50°С до плюс 50°С с учетом перегрева внутри КРУ;
  • относительная влажность воздуха не более 100% при 25°С;
  • окружающая среда невзрывоопасная, не содержащая агрессивных паров в концентрациях, разрушающих металлы и изоляцию (атмосфера типа II по ГОСТ 15150);
  • рабочее положение в пространстве – вертикальное;

Трансформаторы предназначены для эксплуатации в электроустановках, подвергающихся воздействию грозовых перенапряжений при обычных мерах грозозащиты, и имеет нормальную изоляцию уровня «б» по ГОСТ 1516.3 класса нагревостойкости «В» по ГОСТ 8865 и класса воспламеняемости FH (ПГ) I по ГОСТ 28779.

Обращаем ваше внимание, что тансформаторы ТЛС-10, ТЛС-16 не имеют регулирования по напряжению ( без ПБВ ), а трансформаторы ТЛС-25, ТЛС-40, ТЛС-63 имеют регулирование по напряжению ( ПБВ 2х2,5%)

Таблица 1. Технические данные

 Параметры

ТЛС-10

ТЛС-16

ТЛС-25

ТЛС-40

ТЛС-63

Мощность, кВА

10

16

25

40

63

Номинальная частота, Гц

50

50

50

50

50

Напряжение ВН, кВ

6; 6,3; 10; 10,5

6; 6,3; 10; 10,5

6; 6,3; 10; 10,5

6; 6,3; 10; 10,5

6; 6,3; 10; 10,5

Напряжение НН, В

400

400

230; 400

400

400

Схема и группа соединения

Д/Ун-11; У/Ун-0

Напряжение кор. замыкания, %

4,0

3,4

2,8

2,5

2,1

Потери кор. замыкания, Вт

270

330

470

650

820

Ток холостого хода, %

5,5

5

2,0

1,8

1,5

Потери холостого хода, Вт

90

125

180

220

330

Масса, кг

145

170

225

270

500

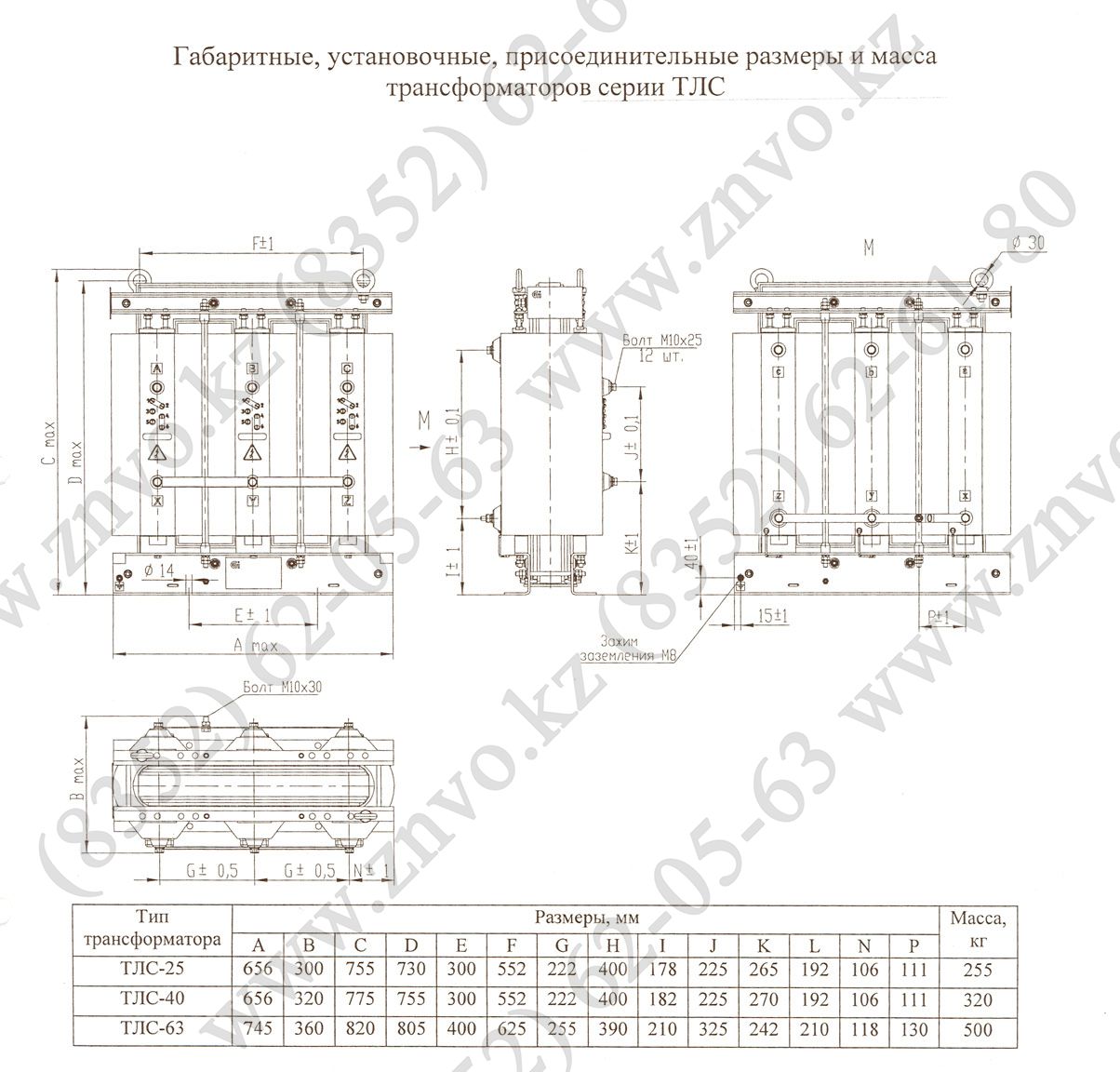

Таблица 2. Габаритные размеры



A

B

C

D

E

F

G

H

I

J

K

L

ТЛС-10

617

310

557

510

400

470

210

280

115

200

155

128

ТЛС-16

617

310

577

530

400

470

210

280

125

200

165

146

ТЛС-25

656

300

755

730

300

552

222

400

178

225

265

192

ТЛС-40

656

320

775

755

300

552

222

400

182

225

270

192

ТЛС-63

745

360

805

805

400

625

255

390

210

325

242

210

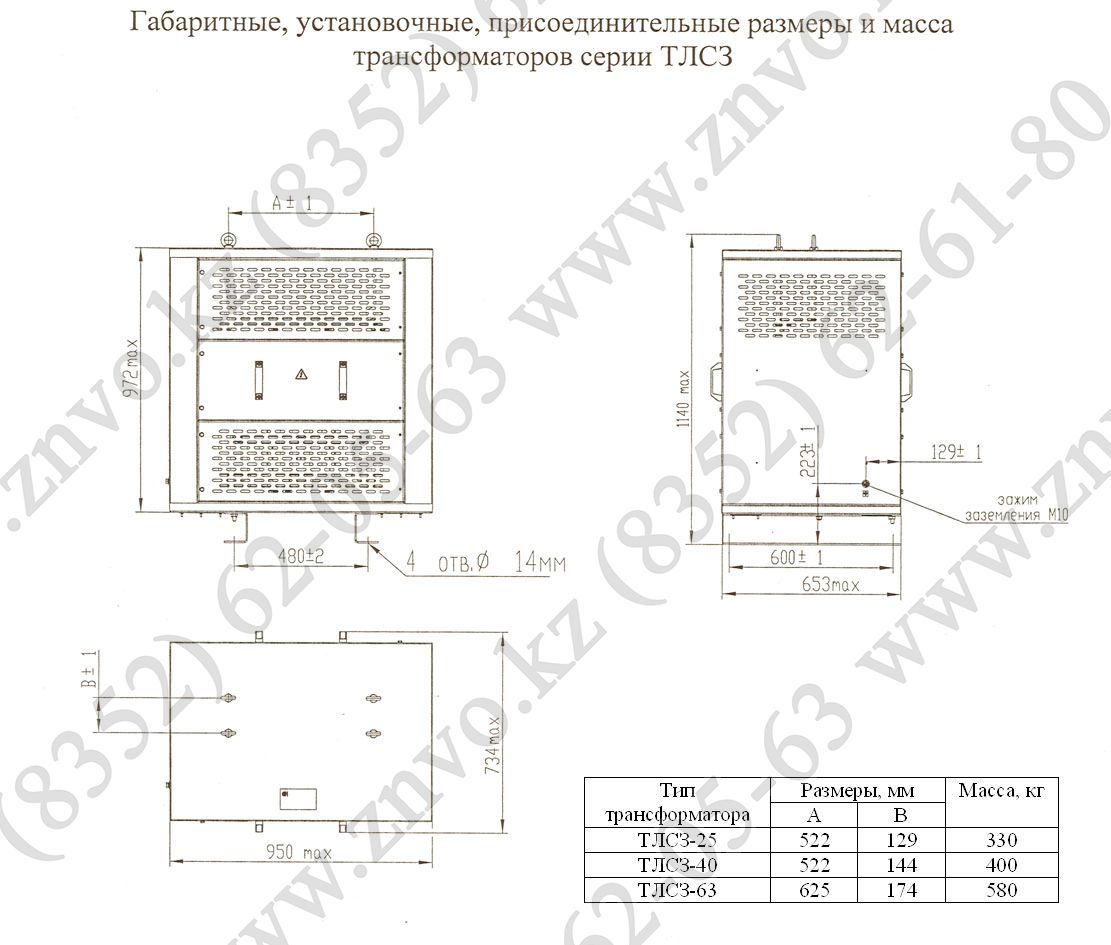

Кожух для трансформаторов ТЛС

Таблица 3. Габаритные размеры

Тип трансформатора

 А, м

В, мм

С, мм

D, мм

Е, мм

F, мм

N, мм

К, мм

М, мм

       ТЛС-25; 40

867

860

450

522

169

514

594

1007

58

       ТЛС-63

972

949

590

625

183

650

734

1138

76
