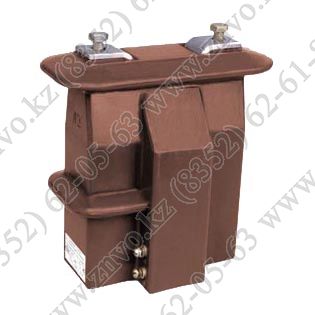

ТОЛК-10, ТОЛК-10-2 опорные трансформаторы тока
Увеличить


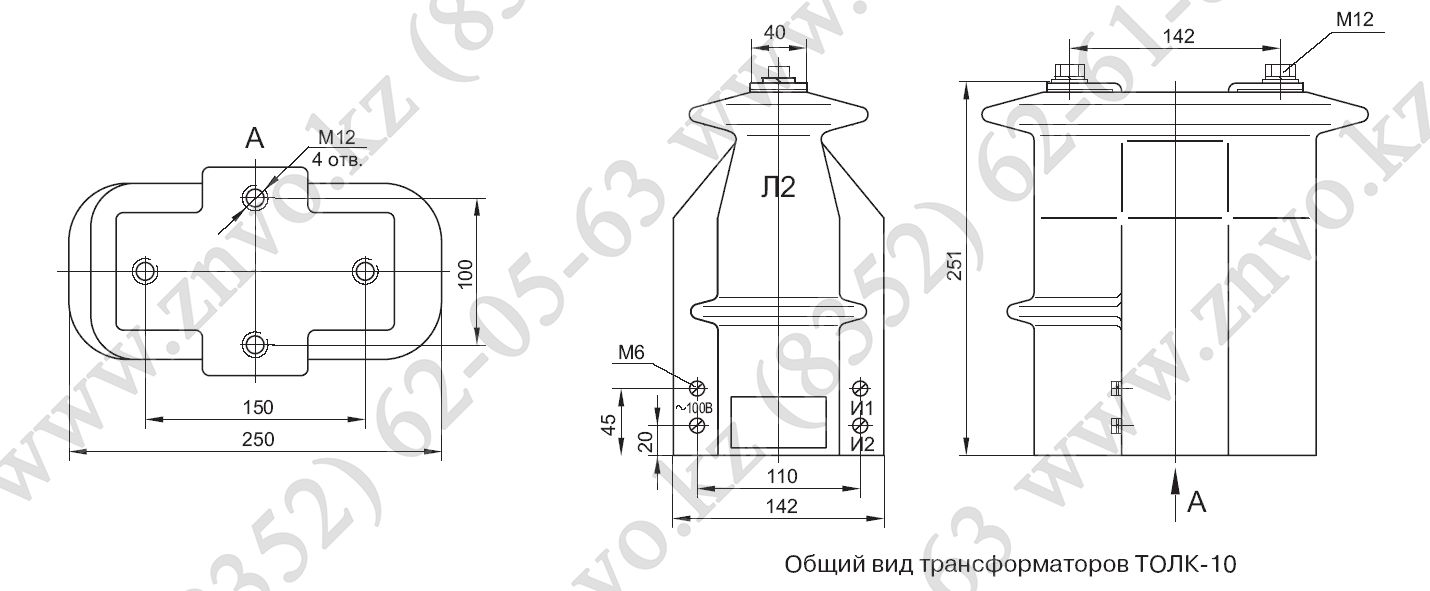

ТОЛК-10, ТОЛК-10-2 опорные трансформаторы тока

Скачать:

Трансформаторы ТОЛК-10 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, а также для проверки работоспособности максимальной токовой защиты при отсутствии нагрузки первичной цепи.

Трансформаторы ТОЛК-10-2 предназначены для передачи сигнала измерительной информации приборам измерения.

Трансформаторы предназначены для встраивания в высоковольтные взрывобезопасные КРУ в сетях переменного тока частоты 50 или 60 Гц напряжением 10 кВ угольных и сланцевых шахт, опасных по газу и пыли, служат для измерения тока, питания устройств релейной защиты, а также для осуществления проверки работоспособности устройств максимальной токовой защиты при отсутствии нагрузки в первичной цепи.

Трансформаторы ТОЛК-10-2 также применяются в комплектных распределителных устройствах.

Трансформаторы изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150 и предназначены для работы в следующих условиях:

  • высота над уровнем моря не более 1000 м;
  • температура окружающей среды при эксплуатации - от минус 10°C до плюс 45°C;
  • окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах". Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150;
  • рабочее положение - любое.

Трансформаторы ТОЛК-10-2 могут изготавливаться в климатическом исполнении "У", категории размещения 2.

Трансформаторы ТОЛК-10-1 и ТОЛК-10-2 комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов.

Таблица 1. Технические данные трансформатора ТОЛК-10 и ТОЛК-10-2

Наименование параметра

Норма


ТОЛК-10

ТОЛК-10-2

Номинальное напряжение, кВ
10, 11*
Наибольшее рабочее напряжение, кВ
12
Номинальная частота переменного тока, Гц
50 или 60*
Номинальный вторичный ток, А
5
Номинальный первичный ток, А
10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600
Класс точности вторичной обмотки
1; 5Р; 10Р

0,2S; 0,2; 0,5S; 0,5

Номинальная вторичная нагрузка, В·А
вторичной обмотки для измерений
вторичной обмотки для защиты

1-30
1-30


1-30
-

Номинальная предельная кратность вторичной обмотки для защиты
при номинальной нагрузке 15 ВА
при номинальной нагрузке 30 ВА

8
5,5


-
-

Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности, не более:**
0,2S; 0,2; 0,5S
0,5


-
-



10
16

Номинальное напряжение питания дополнительной обмотки, В
100±20

-

Односекундный ток термической стойкости, кА,
при номинальном первичном токе, А:
10-15
20
30
40
50
75
80
100
150
200
300
400-600


1,28
1,92
3,2
3,84
5,76
8,32
8,96
12,8
15,36
22,4
35,2
38,4

Ток электродинамической стойкости, кА,
при номинальном первичном токе, А:
10-15
20
30
40
50
75
80
100
150
200
300
400-600



3,2
4,8
8,1
9,7
14,7
21,2
22,8
32,6
39
57
89
98

Одноминутное испытательное напряжение промышленной частоты, кВ

32

42

* Только для поставок на экспорт
