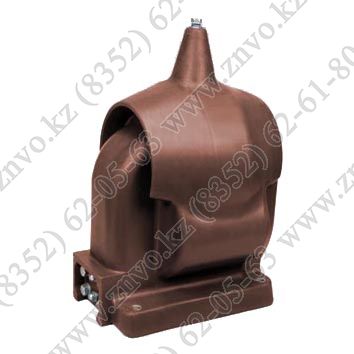

ЗНОЛЭ-35 заземляемые трансформаторы напряжения
Увеличить


ЗНОЛЭ-35 заземляемые трансформаторы напряжения

Скачать:

Трансформаторы предназначены для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.

Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в качестве встроенного элемента внутри комплектных распределительных устройств (КРУ).
Условия работы:

  • температура окружающего воздуха - от минус 60°С до плюс 55°С для исполнения "УХЛ 2.1" и от минус 10°С до плюс 55°С для исполнения "Т 2.1";
  • высота установки над уровнем моря не более 1000 м;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение - любое.

Трансформаторы не имеют собственной защиты от резонансных явлений и коммутационных перенапряжений в сети.

Таблица 1. Технические данные

 Название параметра

 Норма

Класс напряжения, кВ
35
27
Наибольшее рабочее напряжение, кВ
40,5
30
Номинальное напряжение первичной обмотки, В
35 000/√3
27500
Номинальное напряжение основной вторичной обмотки, В
100/√3
100

Номинальное напряжение дополнительной вторичной обмотки, В

100/3
127

Номинальная мощность основной вторичной обмотки, В•А, в классах точности:
0,2*
0,5
1,0


10 или 15**
60
120

Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В•А
100***
Предельная мощность вне класса точности, В•А
600
Схема и группа соединения обмоток
1/1/1-0-0
Номинальная частота, Гц
50 или 60****
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного

95
190
220


80
170
200

Масса, кг
60

Примечание:
*) Классы точности устанавливаются только для номинального напряжения основной вторичной обмотки 100/√3 и 100Вю Высший класс точности указывается в заказе.
**) В соответсвии с заказом.
***) Допускается поставка с номинальной мощностью дополнительной вторичной обмотки 300ВА, если это указано в заказе.
****) Только для поставок на экспорт.
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности и номинальной мощностью, которые указываются в заказе.

Таблица 2. Технические характеристики ЗНОЛЭ-35-4 (трехобмоточный)

Наименование параметра

Значение параметра

Класс напряжения, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Номинальное напряжение первичной обмотки, В

35000/√3

Номинальное напряжение первой вторичной обмотки, В

100/√3

Номинальное напряжение второй вторичной обмотки, В

100/√3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3

Номинальная мощность первой вторичной обмотки в классе точности 0,2, В·А

10

Номинальная мощность второй вторичной обмотки в классе точности 0,5, В·А

30

Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В·А

200

Схема и группа соединения обмоток

1/1/1/1-0-0-0

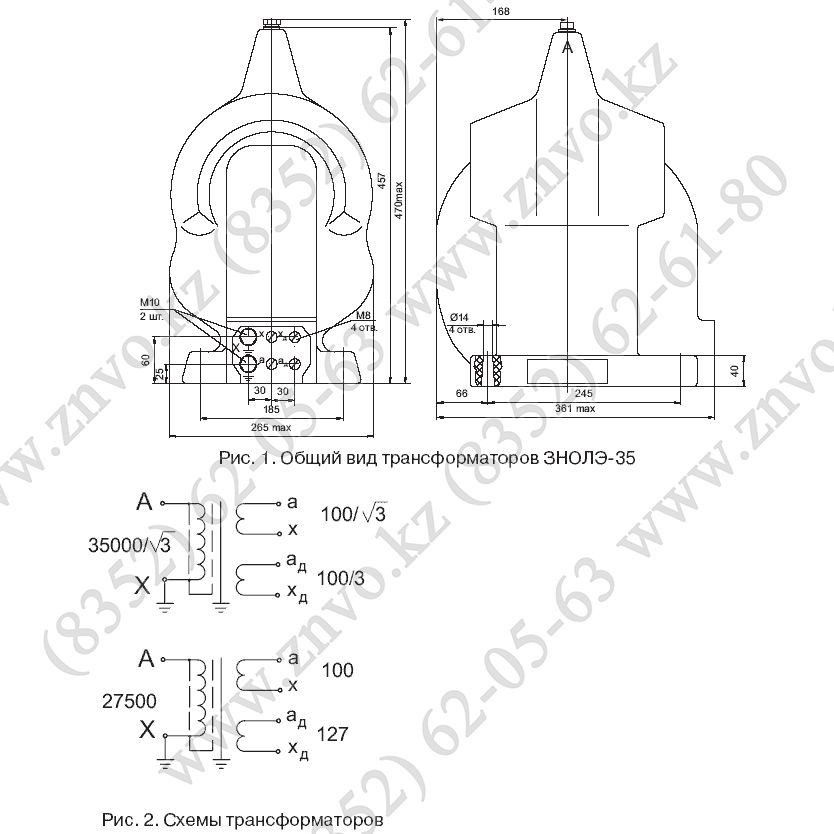

Назначение трансформаторов, габаритные и установочные размеры аналогично серийным трансформаторам ЗНОЛЭ-35
