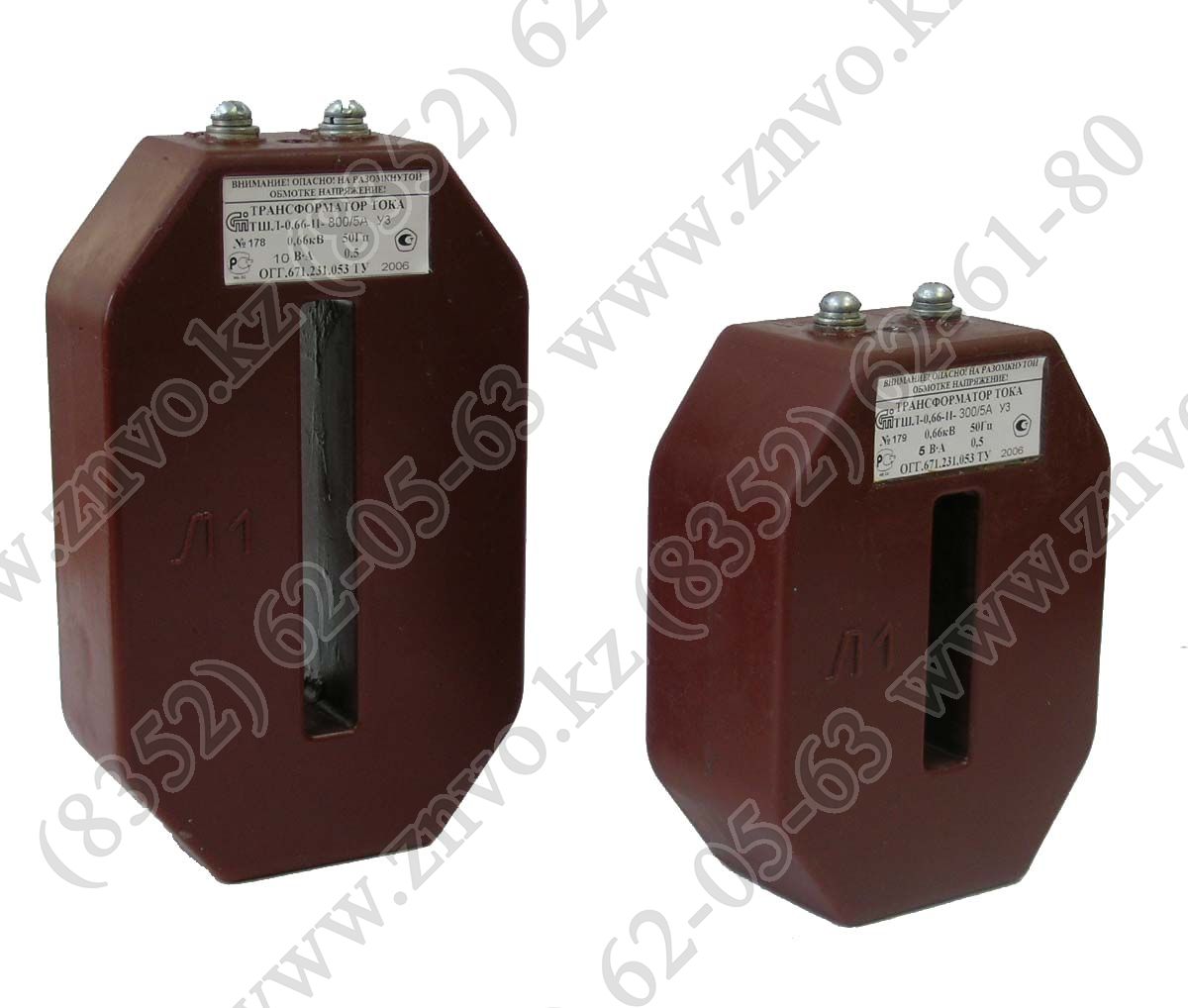

ТШЛ-0,66-II шинные трансформатор тока
Увеличить


ТШЛ-0,66-II шинные трансформатор тока

Скачать:

Трансформатор служит для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Первичной обмоткой трансформатора служит шина распределительного устройства, пропускаемая через окно трансформатора. Выводы вторичной обмотки расположены на корпусе трансформатора. Обозначения первичной и вторичной обмотки находятся на трансформаторе.

Трансформатор имеет один коэффициент трансформации и одну вторичную обмотку для измерений. Выводы вторичной обмотки закрываются прозрачной крышкой с возможностью пломбирования. Трансформатор крепится на шине с помощью планки с прижимными винтами. Планка поставляется по отдельному заказу. Климатическое исполнение У2 и Т2

Таблица 1. Технические данные

 Наименование

 Значение

 Номинальное напряжение, кВ

 0,66

 Наибольшее рабочее напряжение, кВ

0,8

 Номинальный первичный ток, А

 300,400,600,800,1000,1500, 2500

 Номинальный вторичный ток, А

 1; 5

 Номинальная частота, Гц

 50, 60*

 Номинальная вторичная нагрузка, ВА

 1-10

 Класс точности

 0,5; 0,5S; 0,2S

 Коэффициент безопасности приборов обмотки для измерений в классе точности 0,5 не более**
в классе точности 0,5S; 0,2S не более

10
5

 Масса трансформатора, кг

 1,73(до 600 А); 1,76(800-2500 А)

* Для поставок на экспорт.
** При номинальной нагрузке 5 ВА для 300 и 400А. При номинальной нагрузке 10 ВА для (600-2500) А.

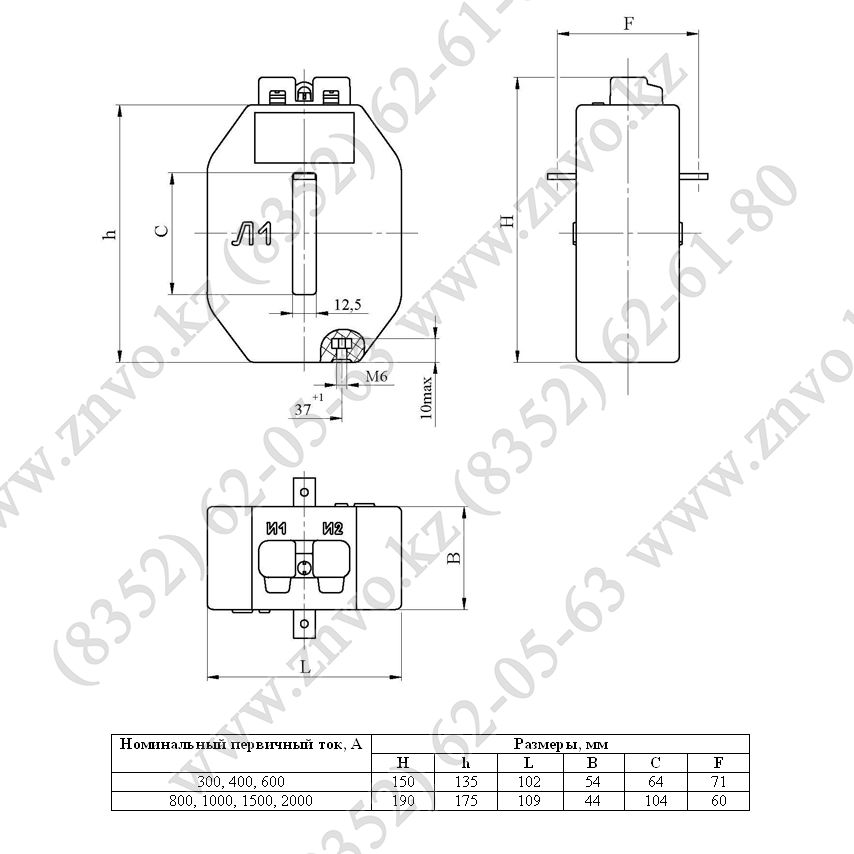

Таблица 2. Габаритные размеры трансформтаора тока ТШЛ-0,66-II

Номинальный первичный ток, А

Размеры, мм

H

h

L

B

C

F

300, 400, 600

150

135

102

54

64

71

800, 1000, 1500, 2000, 2500

190

175

109

44

104

60
