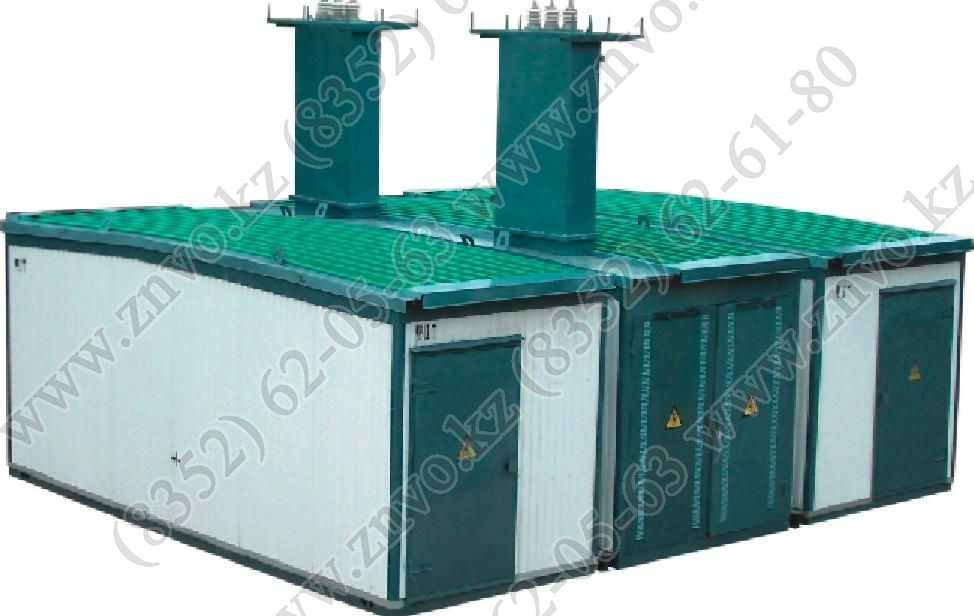

КТПНУ-10, КТПНУ-6 кВ в блок-контейнерном здании до 1000 кВА
Увеличить


КТПНУ-10, КТПНУ-6 кВ в блок-контейнерном здании до 1000 кВА

Скачать: Подробное описание КТПНУ-10, КТПНУ-6 кВ в блок-контейнерном здании до 1000 кВА (2,20 MB)

КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ В МОБИЛЬНЫХ БЛОК-КОНТЕЙНЕРНЫХ ЗДАНИЯХ МОЩНОСТЬЮ ОТ 160 ДО 1000 кВА НОМИНАЛЬНЫМ НАПРЯЖЕНИЕМ НА СТОРОНЕ ВН - 6 (10) кВ , НА СТОРОНЕ НН -0,4 кВ.

Основные технические характеристики КТПНУ приведены в таблице 1.
Основные технические характеристики КТПНУ. Таблица 1



Наименование параметра

Значение

1

Мощность силового трансформатора, кВА

160, 250; 400; 630; 1000

2

Номинальное напряжение на стороне ВН, кВ

6, 10

3

Наибольшее рабочее напряжение на стороне ВН, кВ

7,2, 12

4

Номинальное напряжение на стороне НН, кВ

0,4

5

Номинальный ток сборных шин на стороне НН, А

630, 1000, 1600, 2000

6

Ток электродинамической стойкости: на стороне ВН, кА на стороне НН, кА

51 50

7

Ток термической стойкости:
в течение 1с на стороне ВН, кА
в течение 0,5с на стороне НН, кА

20 25

8

Уровень изоляции по ГОСТ1516.1 на стороне ВН

Нормальная

9

Степень защиты по ГОСТ 14254

IР23; IР34

10

Степень огнестойкости по СНиП 21-01-97

II

11

Масса КТПНУ:
- блок контейнера РУ-6, (10) кВ, кг не более
- блок контейнера РУ-0,4 кВ, кг не более
- блок контейнера трансформаторов (без трансформаторов), кг не более

9000 9000 5500

Внешние виды, планы расположений электрооборудования и однолинейные электрические схемы главных цепей КТПНУ приведены в приложении А.
КТПНУ состоит из трех мобильных блок - контейнеров поз. 10, 11, 12 (см. чертеж А.1): утепленного блок- контейнера РУ-6, (10) кВ, утепленного блок-контейнера РУ-0,4 кВ, не утепленного блок-контейнера с двумя силовыми трансформаторами поз.1.
В блок-контейнере РУ-6, (10) кВ установлены камеры серии КСО-399 (поз. 2, 3, 4, 5) с выключателями нагрузки ВНА и предохранителями ПКТ в соответствии с планом расположения оборудования и однолинейной электрической схемой главных цепей. Подробная информация по конструкции камер серии КСО-399 и схемам электрических соединений главных цепей приведена в технической информации ТВИБ.674731.300 ТИ.
Камеры серии КСО-399 соединены между собой и закреплены на основании блок- контейнера болтами М12.
Для приема электрической энергии в РУ-6, 10 кВ КТПНУ установлены камеры серии КСО-399, схема 03, с шинным вводом (поз. 2, чертеж А.1) и башни воздушного ввода (далее БВВ) поз.14 с комплектом шин, проходными изоляторами, опорными изоляторами и ограничителями перенапряжения (ОПН). БВВ соединены неизолированными сталеалюминевыми проводами с линейными разъединителями РЛНД-10 кВ, установленными на концевых опорах ВЛ-6, 10 кВ (воздушный ввод).
На стороне РУ-6 кВ предусмотрено секционирование между высоковольтными вводами.
В зависимости от технического задания (далее ТЗ) заказчика ввод может осуществляться высоковольтным кабелем, подведенным через отверстие в основании блок-контейнера РУ-6, (10) кВ к камерам серии КСО-399, схема 03 (кабельный ввод).
Блок-контейнер с силовыми трансформаторами разделен на два отсека сплошной перегородкой из стального листа толщиной 2 мм. В оба отсека устанавливаются силовые масляные трансформаторы типов ТМГ, ТМ или ТМЗ. Трансформаторы крепятся к основанию блок-контейнера болтами М16 или М20. Под трансформатором в каждом отсеке расположен маслоприемник для 100 % сбора масла, содержащегося в корпусе трансформатора.
Двери трансформаторных отсеков открываются на 120о и блокируются от самопроизвольного закрывания специальными приспособлениями. На дверях установлены замки наружной установки с секретом, фиксирующие дверь в четырех точках. Дополнительно на дверях установлены блок-замки, предотвращающие открывание дверей трансформаторных отсеков при включенных главных ножах разъединителя РЛНД или выключателей нагрузки камер серии КСО-399. Защита трансформаторов осуществляется камерами серии КСО-399, схема 04 с предохранителем ПКТ. Для охлаждения силовых трансформаторов предусмотрены жалюзи на дверях или вентиляторы.
В блок-контейнере РУ-0,4 кВ установлены панели серии ЩО70 одностороннего обслуживания с автоматическими выключателями (ВА51-39, ВА55-41, ВА04-36, Э40С), разъединителями (серии Р), рубильниками (РПС, РС), трансформаторами тока, амперметрами и предохранителями (ПН2) в соответствии с планом расположения оборудования и однолинейной электрической схемой главных цепей. Подробная информация по конструкции панелей серии ЩО70 и схемам электрических соединений главных цепей приведена в технической информации ТВИБ.674810.065 ТИ.
На вводе РУ-0,4 кВ размещены вводные панели ЩО70 (поз. 6) с автоматическими выключателями типа ВА, установленными в соответствии с опросным листом. Распределение электрической энергии по потребителям осуществляется от линейных панелей ЩО70 поз. 7 кабелем марок ВВГ, ВБбШв, АВВГ, ААШв, ААБл (кабельный вывод). Ввода под кабельные заходы выполняются с уплотнением.
На стороне РУ-0,4 кВ предусмотрены АВР, учет электрической энергии с индукционными или электронными счетчиками.
В соответствии с п.п. 4.2.86, 4.2.89, 4.2.122 ПУЭ в КТПНУ предусмотрены выходы и коридоры обслуживания, обеспечивающие удобное обслуживание и перемещение оборудования.
На чертеже А.3 приведен внешний вид и план расположения электрооборудования 2КТПНУ-630/6/0,4 кВ П - КК в мобильном здании из двух блок-контейнеров. По торцам блок-контейнера РУ-6 кВ установлены силовые трансформаторы типа ТМГ-630. Конструкция трансформаторных отсеков соответствует приведенному варианту на чертеже А.1. Ввод напряжения 6 кВ и распределение электрической энергии по потребителям (отходящая линия проходной КТПНУ) осуществляются высоковольтным кабелем (кабельный ввод и кабельный вывод). Релейная защита и автоматика выполнена на микропроцессорных терминалах ТЭМП.
В блок-контейнере РУ-0,4 кВ установлены панели ЩО70 в соответствии с опросным листом и однолинейной электрической схемой главных цепей. Предусмотрен учет электроэнергии и АВР (поз. 11) и плавный пуск низковольтных электродвигателей (поз. 12). Распределение электрической энергии 0,4 кВ по потребителям осуществляется от линейных панелей ЩО70 кабелем (кабельный вывод).
