МТП-10(6), МТПО-10(6) кВ мачтовая трансформаторная подстанция от 4 до 100 кВА
Увеличить


МТП-10(6), МТПО-10(6) кВ мачтовая трансформаторная подстанция от 4 до 100 кВА

Скачать: Подробное описание МТП-10(6), МТПО-10(6) кВ мачтовая трансформаторная подстанция от 4 до 100 кВА (0,84 MB)

КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ НАРУЖНОЙ УСТАНОВКИ МАЧТОВОГО ТИПА

Структура условного обозначения трансформаторной подстанции мачтового типа
мощностью от 4 до 100 кВА

МТП Х - Х/Х/Х-2000-ХХ ТУ3412-005-24366272-2000
   1   2    3 4 5     6      7                       8
1 - Мачтовая трансформаторная подстанция
2 - О - однофазная; Т - трехфазная
3 - Мощность силового трансформатора 4; 10 кВ•А для МТПО
Мощность силового трансформатора (25; 40; 63; 100), кВ•А для МТП
4 - Номинальное напряжение на стороне высокого напряжения ВН (6 или 10), кВ
5 - Номинальное напряжение на стороне низкого напряжения НН 0,23 кВ для МТПО Номинальное напряжение на стороне низкого напряжения НН 0,4 кВ для МТП
6 - Год разработки 2000 г.
7 - Климатическое исполнение и категория размещения (У1, УХЛ1)
8 - Обозначение технических условий

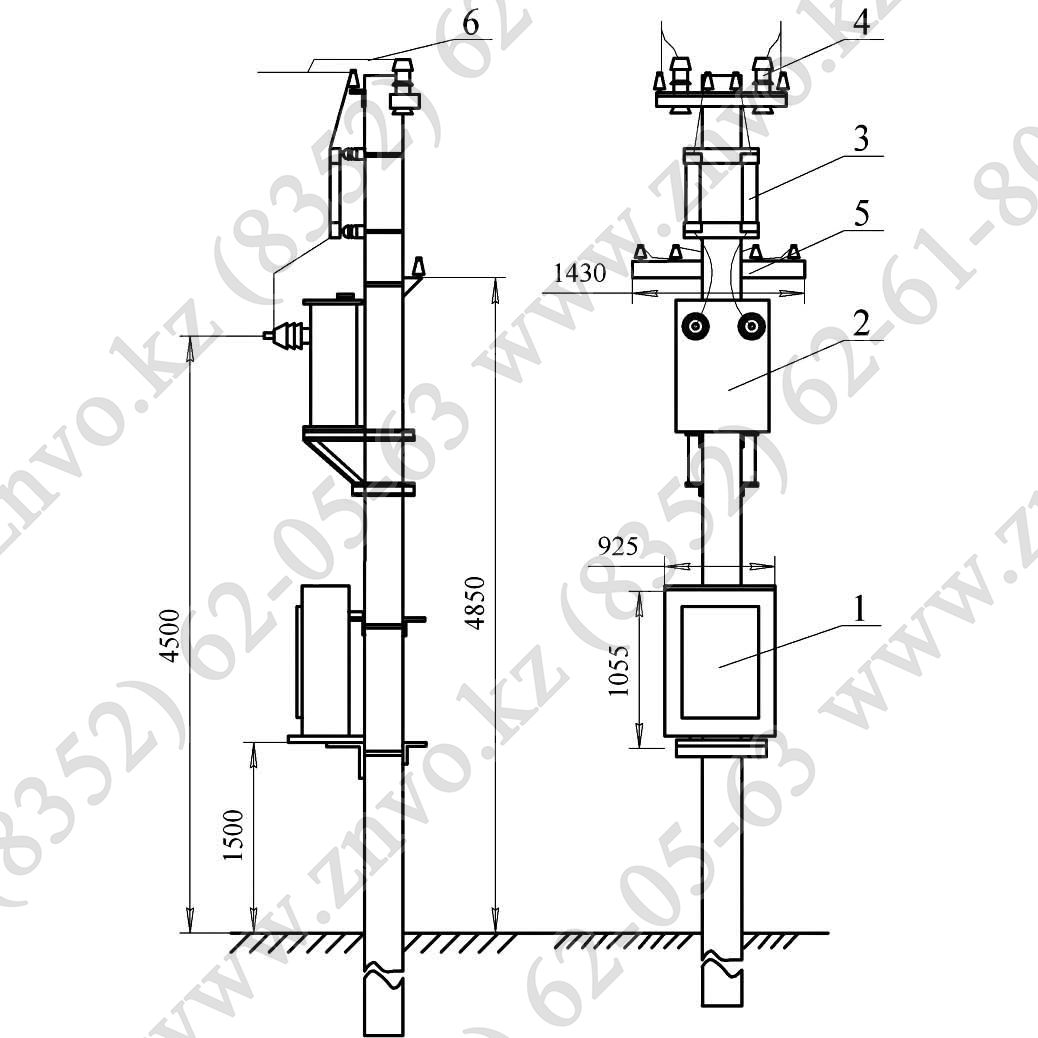

Габаритные размеры и масса подстанции приведены на чертеже 1.

Схема электрическая принципиальная приведена на чертеже 2.
