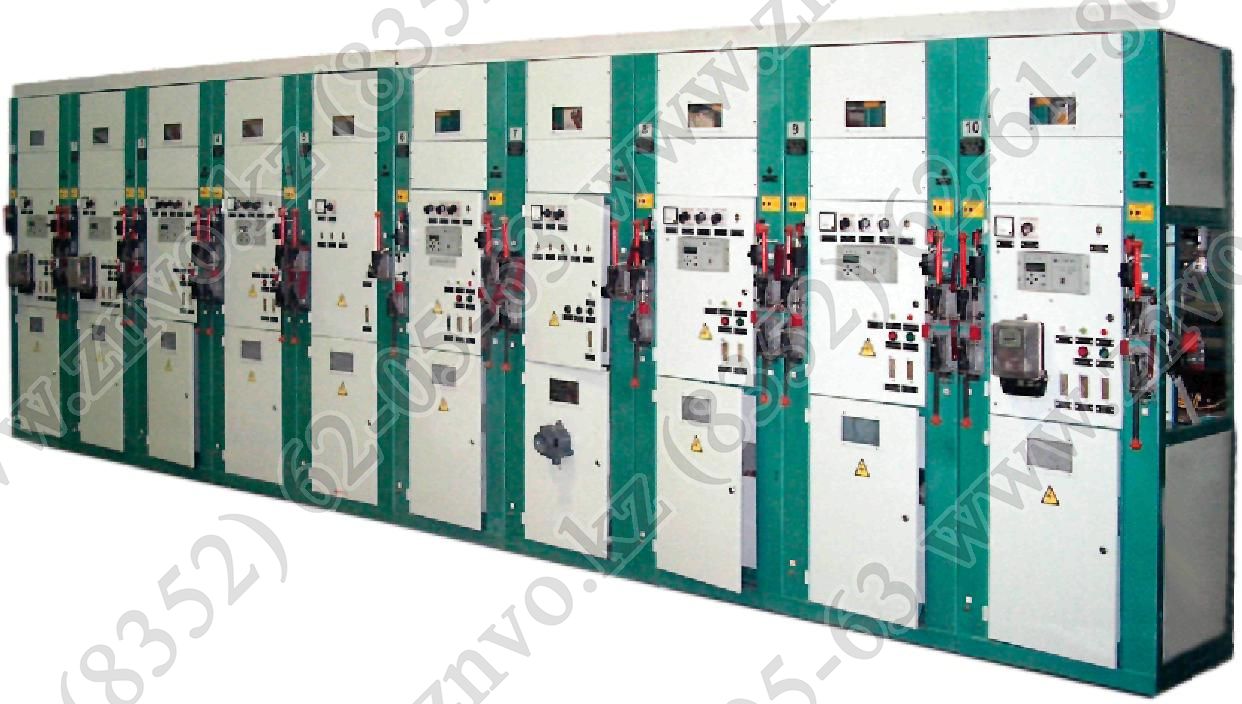

КСО-299А, КСО-299М Камера сборная одностороннего обслуживания
Увеличить


КСО-299А, КСО-299М Камера сборная одностороннего обслуживания

Скачать: Подробное описание КСО-299А, КСО-299М (1,22 MB)

КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ СЕРИЙ КСО-299А, КСО-299М

Комплектно е распределительное устройство из камер сборных одностороннего обслуживания серий КСО-299А, КСО-299М (далее КРУ) предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в сетях с изолированной или заземленной нейтралью.

КРУ используются:
-в блочно-модульных комплектных трансформаторных подстанциях КТПБ-35/6(10) кВ, КТП-6(10)/0,4 кВ для нефтегазовой промышленности;
-в блочно-модульных распределительных устройствах КРУН-СВЛ для секционирования воздушных линий 6(10) кВ;
-в блочно-модульных распределительных устройствах 6(10)кВ энергоцентров газо-энергетических установок;
-в блочно-модульных распределительных устройствах 6(10)кВ ДНС и БКНС с плавным пуском электродвигателей переменного тока;
-в распределительных устройствах и трансформаторных подстанциях городских электрических сетей, промышленных предприятий, тяговых подстанций городского электрического транспорта.

КРУ соответствуют требованиям ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.4-75 и ТУ 3414-002-02917889-2002.
КРУ в части воздействия климатических факторов внешней среды по ГОСТ 15150-69, ГОСТ 15543-70 относятся к климатическому исполнению У категории размещения 3 и эксплуатируются в следующих условиях:
• высота над уровнем моря до 1000 м,
• верхнее рабочее значение температуры окружающего воздуха не выше 40 С;
• нижнее значение температуры окружающего воздуха минус 25 С;
• тип атмосферы II .

Структура условного обозначения камер КРУ серий КСО-299А, КСО-299М:
КСО-299 Х Х Х У3
1 2 3  4    5 6 7   8

1 - камера
2 - сборная
3 - одностороннего обслуживания
4 - модификация и год разработки
5 - А - для распределительных устройств в капитальных зданиях М - малогабаритная
6 - обозначение схемы исполнения главных цепей
7 - номинальный ток главных цепей
8 - вид климатического исполнения и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Технические характеристики КРУ из камер серий КСО-299А, КСО-299М приведены в таблице 1.

Технические характеристики КРУ из камер серий КСО-299А, КСО-299М. Таблица 1

п/п

Наименование параметра

Значение

КСО-299А КСО299М

1.

Номинальное напряжение, кВ

6; 10

2.

Наибольшее рабочее напряжение, кВ

7,2; 12

3.

Номинальный ток главных цепей, А

400;630;800;1000;1600

4.

Номинальный ток плавкой вставки предохранителей, кА

6,3; 10; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160

5.

Номинальный ток трансформаторов тока, А

50;75;100;150;200;300;400;600; 750 ;800;1000;1500

6.

Номинальный ток сборных шин, А

630;800;1000;1600

7.

Номинальный ток шинных мостов, А

630; 1000; 1600

8.

Номинальный ток отключения выключателей, кА

12,5; 20

9.

Номинальный ток отключения предохранителей ,кА - 6,3-160 А

63

10.

Ток электродинамической стойкости, кА

31,5;40;51;62,5

11.

Ток термической стойкости, кА
- 1 сек
- 2 сек
- 3 сек

12,5; 16; 20
12,5; 16; 20
12,5; 16

12.

Номинальное напряжение вспомогательных цепей, В
- постоянного тока
- переменного тока
- освещения
- тип защиты и автоматики


110; 220
100;220
36
микропроцессорная
на электромагнитных реле

13.

Степень защиты по ГОСТ 14254-96

IP 31

14.

Габаритные размеры, мм
- ширина
- глубина
- высота
- масса, кг


750, 1000
750, 1000 1100
1100, 2500, 2200
не более 500

Классификация исполнений камер серий КСО-299А, КСО-299М приведена в таблице 2.

Классификация исполнений камер серий КСО-299А, КСО-299М. Таблица 2

Наименование признаков классификации

Исполнение камер КСО

Вид камер КСО в зависимости от установленной в них аппаратуры

Камеры с высоковольтными выключателями ВВ/ТЕL-10;
ВБЭ-10; Эволис
камеры с измерительными трансформаторами напряжения
НАМИТ и НОЛ;
камеры с вакуумным контактором типа КВТ-10;
камеры с заземляющими разъединителями и конденсаторами;
камеры с трансформаторами собственных нужд ТС КС-40;
камеры с разъединителями;
камеры с аппаратурой собственных нужд

Конструкция высоковольтных вводов (Выводов)

Камеры с кабельным присоединением; Камеры с шинным присоединением

Уровень изоляции

по ГОСТ 1516.3-96

КРУ изготавливаются в соответствии с сеткой схем электрических соединений главных цепей и по схемам вспомогательных цепей электрических соединений на электромеханических реле и микропроцессорных устройствах защиты, управления, автоматики и сигнализации.
Устройство камер серий КСО-299А, КСО-299М.

Камеры КСО-299А, КСО-299М (чертеж 1) унифицированы и независимо от схем электрических соединений главной цепи имеют аналогичную конструкцию основных узлов.
Корпус камеры представляет собой металлическую сборно-сварную конструкцию и с целью локализации возможных внутренних повреждений разделен на четыре отсека:
• отсек силового выключателя (поз. 1);
• отсек ввода (вывода) (поз. 2);
• отсек сборных шин (поз. 3);
• отсек релейной защиты и автоматики (поз. 4)
Внутри отсеков ввода (вывода), силового выключателя, сборных шин установлена аппаратура главных цепей: вакуумный выключатель, трансформаторы тока, трансформаторы напряжения, предохранители, линейный и шинный разъединители, нелинейные ограничители перенапряжений.
В отсеке релейной защиты и автоматики установлены: микропроцессорный блок релейной защиты, приборы контроля и учета электроэнергии, клеммный ряд, вспомогательные цепи, обеспечивающие обогрев, освещение.
Во избежание ошибочных операций при обслуживании и ремонтных работ в камерах выполнены следующие блокировки:
-электромагнитная блокировка с применением блок-замка, не допускающая включение и отключение шинного и линейного разъединителей при включенном высоковольтном выключателе;
-механическая блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах разъединителей;
-механическая блокировка, не допускающая включение разъединителей при включенных заземляющих ножах;
-механическая блокировка открывания двери отсека ввода (вывода) при включенных шинных и линейных разъединителях. Для открывания двери отсека ввода (вывода) необходимо отключить шинный и линейный разъединители и включить заземляющие ножи обоих разъединителей;
-механическая блокировка включения шинного и линейного разъединителей при открытой двери отсека ввода (вывода). Для включения разъединителей необходимо закрыть дверь отсека ввода (вывода);
-между отсеком релейной защиты и автоматики и отсеком силового выключателя установлен съёмный металлический экран со смотровым окном, предотвращающий доступ в зону высокого напряжения при осмотре отсека релейной защиты и автоматики.
Подробные технические материалы по КРУ серий КСО-299А, КСО-299М приведены в технической информации ТВИБ.674731.132ТИ.
